このコンテンツは医療従事者向けの内容です。
Deep Learning 技術の活用で画像解析が進化*1
- *1 一部の画像解析にDeep Learning技術を用いています。
胸部
胸部読影支援
胸部CTにおける読影ワークフローを支援します。
肺・心臓に対応。
臓器セグメンテーション機能で認識した肺区域情報を表示します。
肺結節検出CAD*3
肺結節の候補を検出して表示します。結節内の高吸収域を定量化する補助機能と併せて、読影業務の質の向上を目指します。
![肺検出CADの検出イメージ](https://asset.fujifilm.com/www/jp/files/2024-05/60ec87b7e4049c6c3887002cc5523d94/synapseview_8.png)
![肺結節候補の検出イメージ](https://asset.fujifilm.com/www/jp/files/2024-05/5aa9e776df60c8821be8430860fe36d0/synapseview_9.png)
![結節内の高吸収領域を定量化する機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/fb57cd9ab27034dcf5dbb05963d94435/synapseview_10.png)
肺結節の性状分析結果(形状や吸収値など)の観察と分析結果を元に、肺結節の所見文候補を複数作成して提示します。
胸部パッケージ[オプション]
読影ワークフローを強力に支援する機能をセット。
肺結節検出CAD*3(薬事承認)

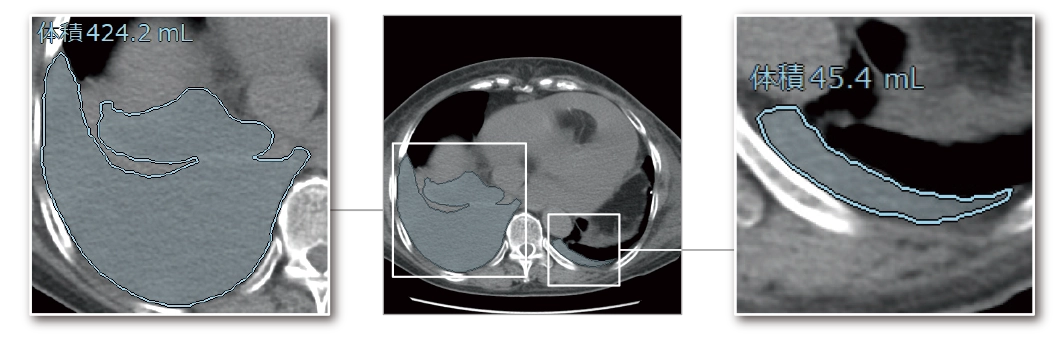

胸腔SAIフィルタ*2
胸部CTにおいて、周辺組織と比較して高吸収な領域を強調表示します。
![胸腔SAIフィルタ機能のイメージ](https://asset.fujifilm.com/www/jp/files/2023-05/2f7a82befb0f3dbc2094bd242b03d870/pic_synapse-sai_15.png)

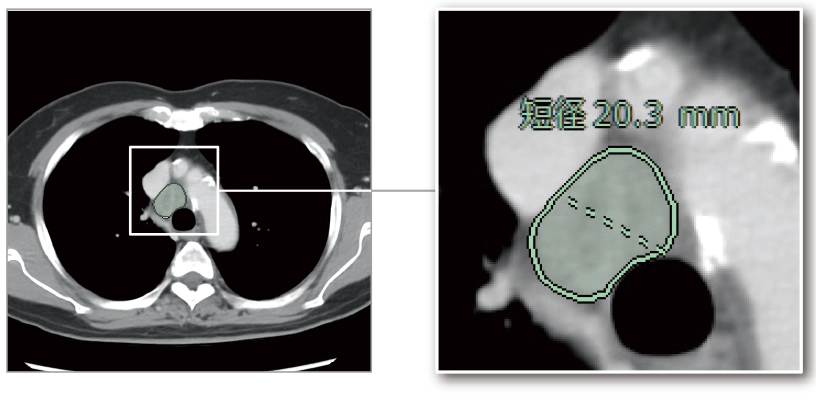

胸部CTから、縦隔/腋窩リンパ節を抽出する機能です。比較的大きめな縦隔/腋窩リンパ節を抽出します。

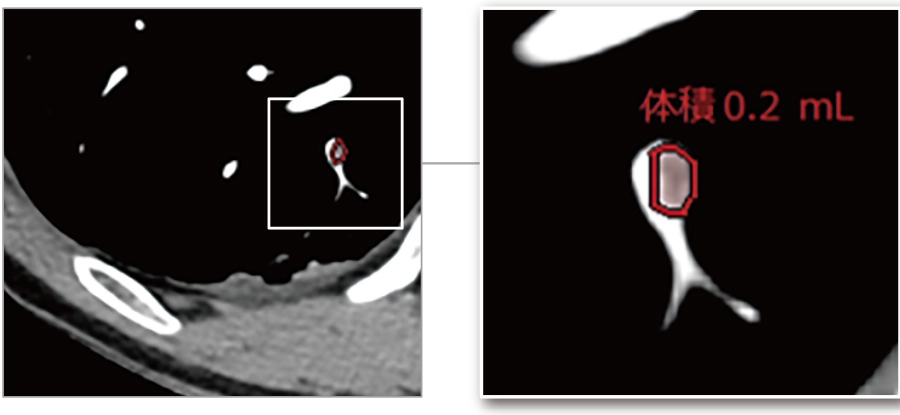

肺動脈SAIフィルタ※2[オプション]
胸部CTの肺動脈において、周辺組織と比較して低吸収な領域を強調表示します。
![肺動脈SAIフィルタのイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/089f41b4ba94bf7376d6ce835d3c63f0/synapseview_12.png)
胸部 Virtical Thin Slice*2*4
胸部の関心領域について仮想的にThinスライスを生成します。
![胸部Virtual Thin Slice機能のイメージ](https://asset.fujifilm.com/www/jp/files/2023-05/be54859ccd1bac34e04f73b339777c6b/pic_synapse-sai_35.png)
撮影した胸部単純X線画像を自動解析。結節・腫瘤影、浸潤影、気胸が疑われる領域を検出しマーキング。その領域を医師が再確認することで、見落し防止を支援します。
![](https://asset.fujifilm.com/www/jp/files/2024-05/40e42c91455992bf0268112fe78987d7/synapseview_14.png)
結節・腫瘤影
![](https://asset.fujifilm.com/www/jp/files/2024-05/5f2c1c6e00e03388e494f7e65c5d6d10/synapseview_15.png)
浸潤影
![](https://asset.fujifilm.com/www/jp/files/2024-05/c140df3b280b9ebc8e9e98e8f05fe153/synapseview_16.png)
気胸
CXR-AIDが候補領域の解析を行ったのち、0~100に応じた確信度を色分けして表示。
画像単位の解析結果として、画像内の確信度の最大値が数値で表示されます。
SAI viewer + CXR-AIDの組み合わせ
SAI viewerと組み合わせることで、透過度変更によるヒートマップ強調やラベリング表示が可能になります。
![CXR-AID検出イメージ](https://asset.fujifilm.com/www/jp/files/2024-05/1b118b2f7b2b1cdb721e501d5da0aa94/synapseview_19.png)
![肺野のラベリング表示機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/ef32c329617047299db351dcba8b7e0e/synapseview_20.png)
頭部
頭部読影支援*2
頭部CTにおける読影ワークフローを支援します。
周囲と比較してHU値が高い箇所、低い箇所を強調することで見易くします。
臓器セグメンテーション機能で認識した脳区域情報を表示します。
EvansIndex、脳梁角、MidlineShiftを自動計測します。
頭部関心領域セグメンテーション*2*4[オプション]
ユーザーが指定した神経膠腫(グリオーマ)疑いのある領域内のVOI 抽出します。本機能は2点指定のVOIに含まれます。
![頭部関心領域セグメンテーション機能のイメージ①](https://asset.fujifilm.com/www/jp/files/2024-05/4543169abb59ef26579d47dd356c50ac/synapseview_24.png)
![頭部関心領域セグメンテーション機能のイメージ②](https://asset.fujifilm.com/www/jp/files/2024-05/5028696d665e0021b3448cba1f8162ce/synapseview_25.png)
腹部
腹部読影支援
腹部CTにおける読影ワークフローを支援します。
肝臓・腎臓・脾臓・膵臓・副腎に対応。
区域ラベリング(肝臓・膵臓)*2
臓器セグメンテーション機能で認識した区域情報を表示します。
![肝臓区域ラベリング機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/85a9e80ceb1b5e7e72392df8cb389de7/synapseview_27.png)
![膵臓区域ラベリング機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/a689d0866c535fb3f4d87511707668a4/synapseview_28.png)
腹部フィルタ*2[オプション]
各臓器内の高吸収・低吸収領域を強調表示。スマート定型文を表示可能です。

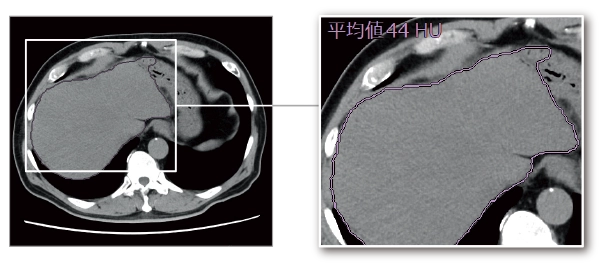

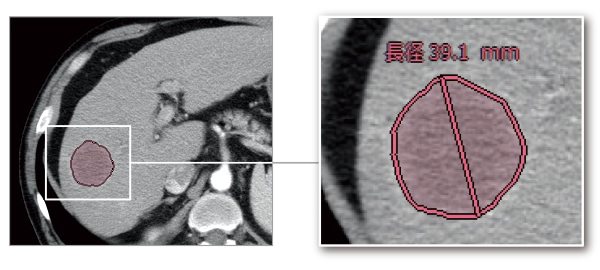

肝臓SAIフィルタ
![肝臓SAIフィルタ機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/58ac51d461bf1a6cd2b49c2f38eea78d/synapseview_29.png)

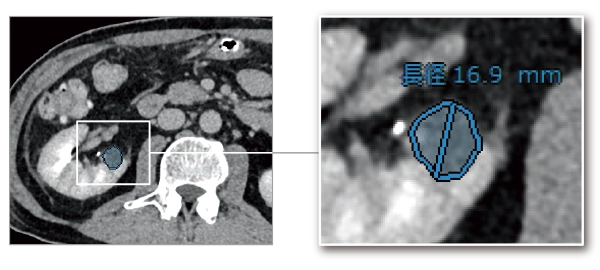

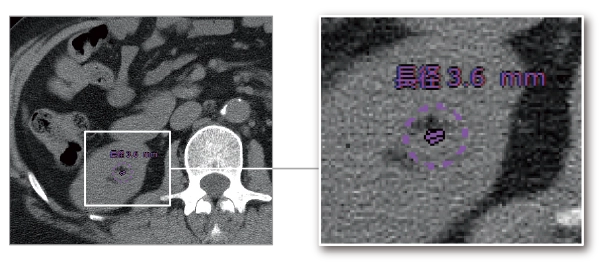

腎臓SAIフィルタ
![腎臓SAIフィルタ機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/c4c8fa0e3408c5b310de4855bb8bbbd9/synapseview_30.png)
造影CTの肝臓・腎臓では、抽出領域を吸収値により分類して表示しています。領域内が不均一の場合は赤、均一の場合は青で色分けを行っています。

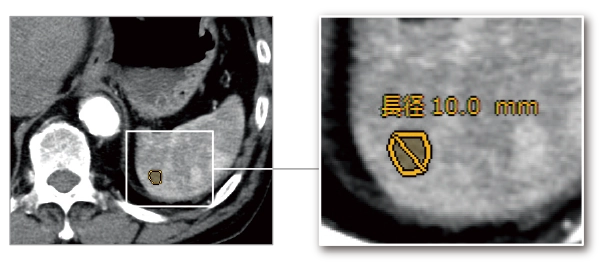

脾臓SAIフィルタ
![脾臓SAIフィルタ機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/c4244de82608384cd72268babb3a647e/synapseview_31_0.png)
膵臓SAIフィルタ
![膵臓SAIフィルタ機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/d9d7f020967469a49954b153df52ab35/synapseview_32.png)

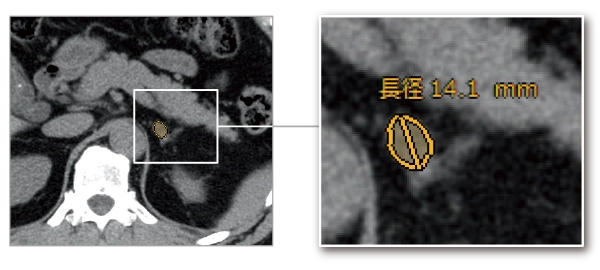

副腎SAIフィルタ
![副腎SAIフィルタ機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/dda1123389361d3293e15a6eaebfae8a/synapseview_33.png)
肝臓性状分析&所見文作成支援*4[追加オプション]
肝臓内の関心領域を性状分析し、自然言語処理技術により所見文候補を複数作成し提示します。
![肝臓性状分析機能の所見文候補作成画面イメージ](https://asset.fujifilm.com/www/jp/files/2024-05/225fa512dfb141c3575d396cb0d2b1f8/synapseview_34.png)
腹部大動脈自動計測*2
腹部CT画像において、最大短径を自動で計測します。
![腹部大動脈自動計測機能のイメージ](https://asset.fujifilm.com/www/jp/files/2024-05/1128fbb1190cc9e3a96db68b738db379/synapseview_35.png)
骨
骨読影支援
骨のCTにおける読影ワークフローを支援します。
肋骨骨折の候補を検出して表示する機能です。以下のような補助機能により、読影業務の質の向上を目指します。
脊椎・肋骨ラベル*2
臓器セグメンテーション機能で認識した脊椎、肋骨の番号を表示します。

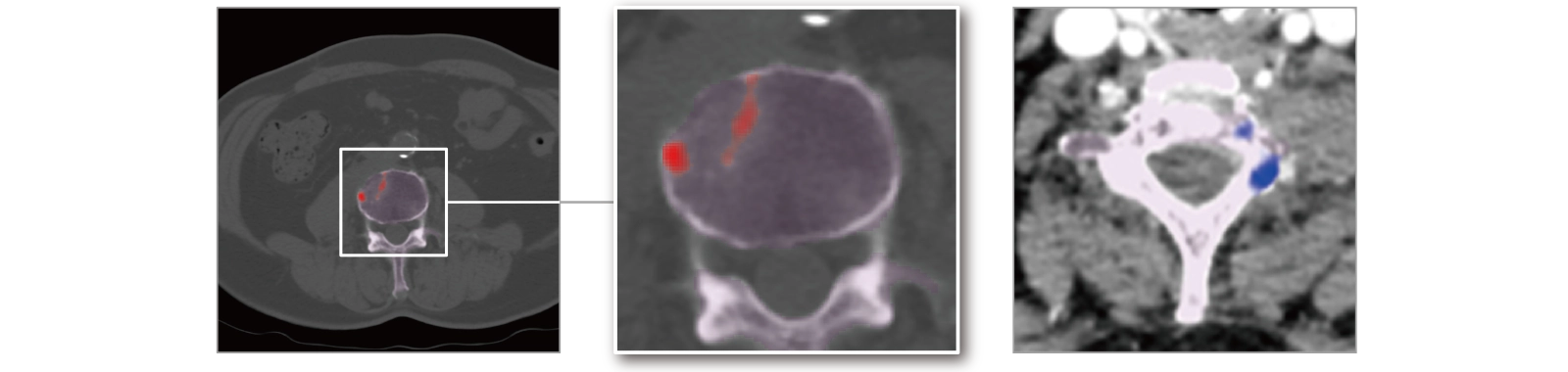

骨経時サブトラクション*2[オプション]
椎体・肋骨のCT値の増減を表示する機能です。
![骨経時サブトラクション機能のイメージ①](https://asset.fujifilm.com/www/jp/files/2024-05/b92cedae98d9a76b78611184d7c10397/synapseview_37.png)
![骨経時サブトラクション機能のイメージ②](https://asset.fujifilm.com/www/jp/files/2024-05/40663a308d8f4ff6ee68df62a7403379/synapseview_38.png)
その他
Virtual Thin Slice*2
厚いスライスの画像に対して、薄いスライスを推定した再構成画像を表示します。
![Virtual Thin Slice機能のイメージ①](https://asset.fujifilm.com/www/jp/files/2024-05/1b4a7d3ebfd24990194b4662c1bb704a/synapseview_39.png)
![Virtual Thin Slice機能のイメージ②](https://asset.fujifilm.com/www/jp/files/2024-05/ec5cd71ed5fd0d093696c79656f4a0c1/synapseview_40.png)
各臓器・区域の体積推移をグラフで観察することができます。

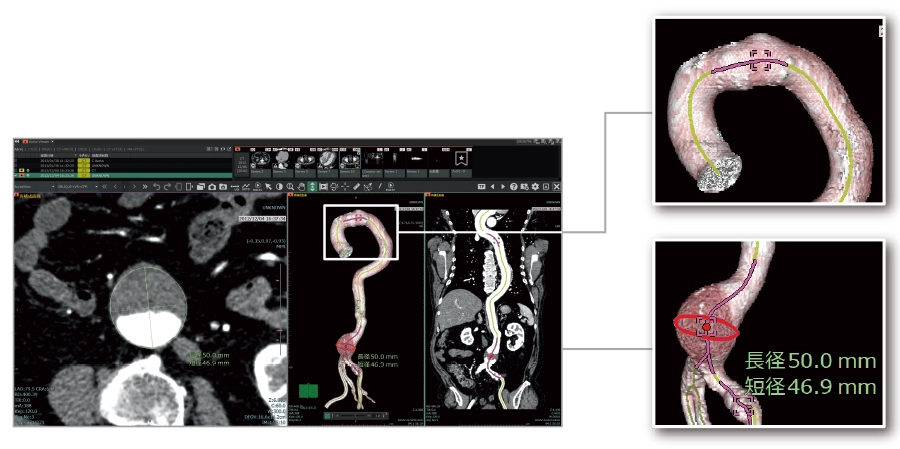

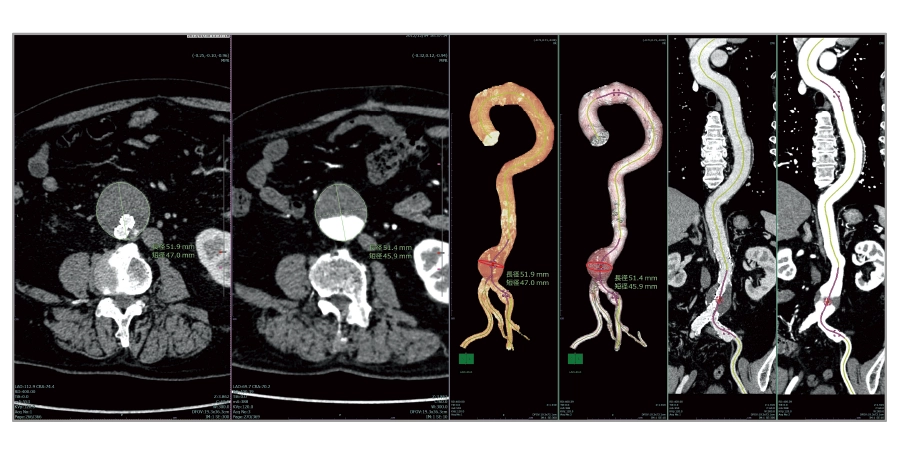

胸腹部大動脈の直交断面/VR/CPRの3画面を並べて表示します。
臓器セグメンテーション技術を応用した所見文作成支援機能を利用できます。胸部、腹部、骨、頭部を対象としています。
- *2 本機能は肺結節検出プログラム FS-AI683型で実現しています。
- *3 本機能は画像処理プログラム FS-AI688型で実現しています。
- *4 本機能は画像診断ワークステーション用プログラム FS-V686型で実現しています。
- *5 肺結節性状分析機能は、肺結節検出CADを導入した場合、追加可能です。
- *6 本機能は肋骨骨折検出プログラム FS-AI691型で実現しています。
- *7 本機能は胸部X線画像病変検出(CADプログラム LU-AI689型 承認番号:30300BZX00188000)で実現しています。
- *8 本機能はSYNAPSE SAI Viewerと別システムです。
