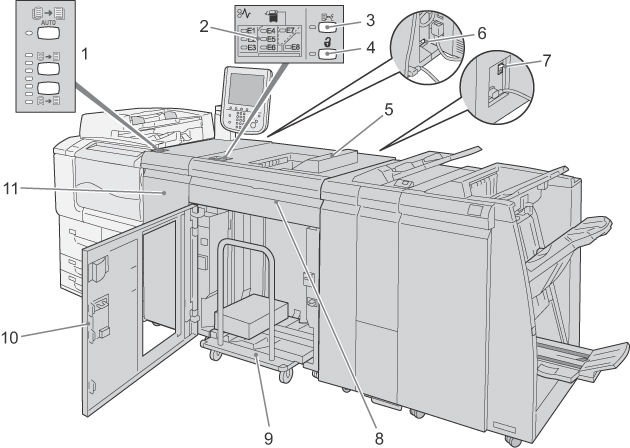

大容量スタッカー
コンテンツID（4010）
|
番号 |
名称 |
働き |
|---|---|---|
|
1 |
カール補正ボタン |
排出された用紙がカールしている場合、補正できます。 |
|
2 |
エラー表示ランプ |
紙づまりが発生すると、発生場所のランプが点灯します。 |
|
3 |
サンプルボタン |
ボタンを押すと、スタッカー排出トレイにサンプルが1枚排出されます。 |
|
4 |
用紙取り出しボタン |
コピーが終了して用紙を取り出すときに押します。 |
|
5 |
スタッカー排出トレイ |
用紙が排出されます。サンプルはここに排出されます。 |
|
6 |
インターフェイスモジュールのブレーカースイッチ |
漏電を検知すると、自動的に電源を遮断するスイッチです。 |
|
7 |
大容量スタッカーのブレーカースイッチ |
漏電を検知すると、自動的に電源を遮断するスイッチです。 |
|
8 |
スタッカー上部カバー |
紙づまりを処置するときに開けます。 |
|
9 |
スタッカートレイ（スタッカーカート） |
用紙が排出されます。 |
|
10 |
スタッカーのフロントカバー |
用紙を取り出すときに開けます。 |
|
11 |
インターフェイスモジュールのフロントカバー |
紙づまりを処置するときに開けます。 |
