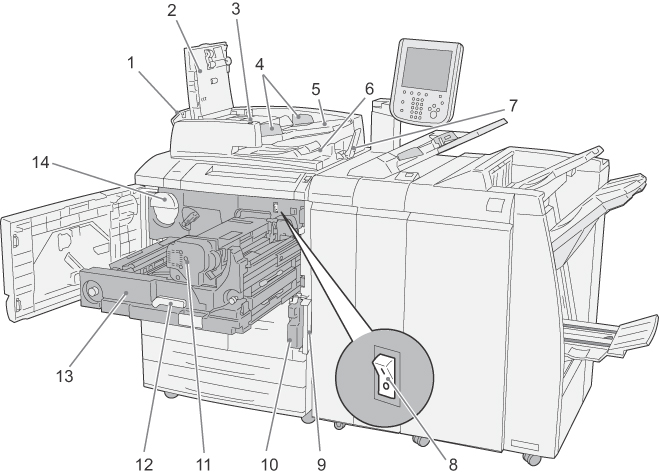

内部

コンテンツID(2720)

番号

名称

働き

1

左側カバー

上面カバーを開けると同時にわずかに開きます。原稿づまりを処置するときは、さらに大きく開けてください。

2

上面カバー

原稿づまりを処置するときに開けます。

3

確認ランプ

原稿が正しくセットされたことを表す確認ランプです。

4

原稿ガイド

原稿の端をそろえるガイドです。

5

原稿送りトレイ

原稿をセットします。

6

原稿受け

原稿が排出されます。

7

原稿ストッパー

A3などの大きい原稿のためのストッパーです。右方向に開いて使用します。

8

主電源スイッチ

本機の主電源を入/切します。主電源については、必ず、機械管理者の指示に従ってください。

【注記】



  • 主電源を切る場合は、必ず電源を先に切ってください。



【参照】

9

トナー回収ボトルカバー

トナー回収ボトルを取り出すときに、このカバーを開けます。

10

トナー回収ボトル

使用済みのトナーを回収するボトルです。

11

定着装置

トナーを用紙に定着させる部分です。

【注記】



  • 高温時に不用意に触れないように注意してください。



12

レバー

転写ユニットを引き出すためのレバーです。

13

転写ユニット

ドラム上のトナー画像を用紙に転写します。紙づまりの処置をするときに開けます。

14

トナーカートリッジ

トナー(画像形成剤)が入っています。
