自動両面原稿送り装置
コンテンツID（2740）

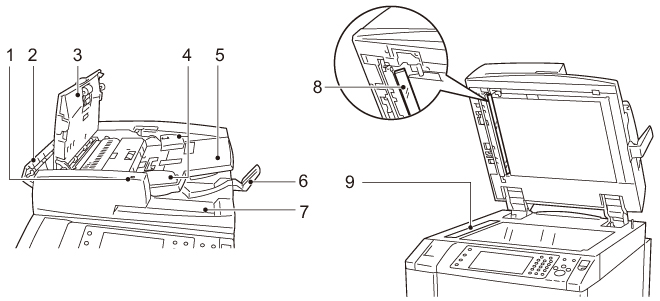

| 番号 | 名称 | 働き |
|---|---|---|
| 1 | 確認ランプ | 原稿が正しくセットされたことを表す確認ランプです。 |
| 2 | 左カバー | 上面カバーを開けると同時にわずかに開きます。原稿詰まりを処置するときは、さらに大きく開けてください。 |
| 3 | 上面カバー | 原稿詰まりを処置するときに開けます。 |
| 4 | 原稿ガイド | 原稿の端をそろえるガイドです。 |
| 5 | 原稿送りトレイ | ここに原稿をセットします。 |
| 6 | 原稿ストッパー | A3などの大きい原稿のためのストッパーです。右方向に開いて使用します。 |
| 7 | 原稿受け | 原稿が排出されます。 |
| 8 | 裏面読み取りガラス | 原稿の裏面を読み取る部分です。 |
| 9 | 原稿読み取りガラス | 原稿の表面を読み取る部分です。 |
補足
- 本文中では、「自動両面原稿送り装置」を「原稿送り装置」と表します。
