本体、用紙トレイ6(大容量給紙トレイ1段)

コンテンツID(2690)

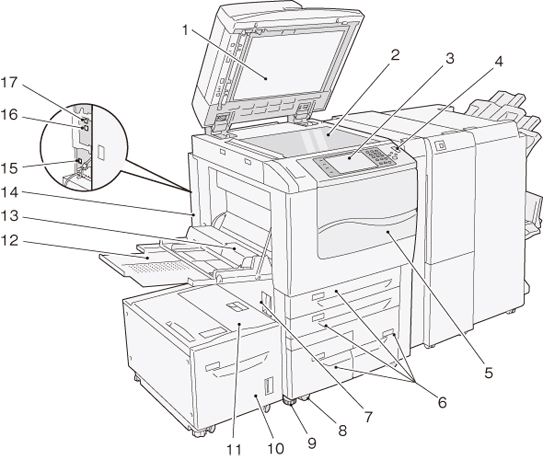

番号 名称 働き
1 原稿カバー 原稿を押さえます。
2 原稿ガラス 原稿をセットします。
3 操作パネル 操作に必要なボタン、ランプ、タッチパネルディスプレイがあります。
4 電源スイッチ 本体の電源を入/切します。
5 正面カバー 紙詰まりの処置や、消耗品を交換するときに開けます。
6 用紙トレイ1、2、3、4 用紙をセットします。
7 左側面下部カバー 紙詰まりを処置するときに開けます。用紙トレイ6(大容量給紙トレイ1段)が装着されている場合は、用紙トレイ6(大容量給紙トレイ1段)を左に移動してから開けます。
8 キャスター 本機の移動時に使用します。設置後は、ロックしてください。
9 アジャスターフット 本機の転倒を防止します。本機の設置後、床に接するまで時計回りに回転させます。
10 用紙トレイ6(大容量給紙トレイ1段)
(オプション)
ここに用紙をセットします。
11 用紙トレイ6(大容量給紙トレイ1段)上面カバー 紙詰まりを処置するときに、用紙トレイ6を左に移動してから開けます。
12 手差しトレイ 用紙トレイ1~ 4、6にセットしていない用紙、またはできない用紙(厚紙などの特殊用紙)をコピー、またはプリントするときに使用します。
13 手差しトレイ上面カバー 紙詰まりを処置するときに開けます。
14 左奥カバー インターフェイスケーブルを接続するときに開けます。
15 Gigabit Ethernet インターフェイスコネクター(オプション) セカンダリーイーサネットキット(オプション)を装着している場合、1000BASE-Tインターフェイスケーブルを接続します。
16 USB2.0インターフェイスコネクター(オプション) USB ケーブルを接続します。
17 10BASE-T/100BASE-TXコネクター ネットワークケーブルを接続します。Gigabitイーサネット(オプション)を追加することで、Gigabit Ethernetインターフェイスコネクターとしても使用できます。
