仕様書
FP-Z8000
FP-Z6000
主な仕様
| 型名 | FP-Z8000-W（ホワイト） FP-Z8000-B（ブラック） | FP-Z6000-W（ホワイト） FP-Z6000-B（ブラック） | ||
|---|---|---|---|---|
| パネル | サイズ | 0.67型 (アスペクト比16:10) | ||
| 表示方式 | 1チップDLP方式 | |||
| 画素数 | 2,304,000 画素 (1920 x 1200) | |||
| レンズ | タイプ | 屈曲型二軸回転機構レンズ | ||
| レンズシフト | 電動 : V(垂直) ±70%、H(水平) ±35％ | |||
| ズーム | 電動 : 1.0倍-1.1倍 | |||
| TR値*1 | 0.34(ワイド側)-0.37(テレ側) | |||
| 焦点距離 | f=5.0mm(ワイド側)-5.5mm(テレ側) | |||
| Fナンバー | F2.3(ワイド側)-F2.39(テレ側) | |||
| 台形歪補正角度 | V(垂直) 最大±5°、H(水平) 最大±5° | |||
| 光源 | レーザーダイオード | |||
| 明るさ（ANSI lm*2) | 8,000lm | 6,000lm | ||
| 光出力半減時間*3 | 約20,000時間 | |||
| コントラスト比*4 | 12,000:1 | |||
| 投写画像サイズ | 70-300型 | |||
| スピーカー | 10W x 1 | |||
| スクリーン解像度 | WUXGA 1920 x 1200 | |||
| 接続 端子 | 映像入力用 | HDMI 1 | TypeA HDMI2.0、HDCP 2.2対応、最大3840 x 2160 60P入力 | |
| DisplayPort | DisplayPort 20pin DisplayPort1.2、HDCP 1.3対応、最大3840 x 2160 60P入力 | |||
| SDI | BNC 3G/HD/SD SDI対応 | |||
| HDBaseT | RJ-45 映像/音声、最大3840 x 2160 60P入力 | |||
| 制御入出力用 | LAN | RJ-45 ネットワーク接続用、10Base-T/100Base-TX | ||
| HDBaseT | RJ-45 プロジェクター制御用 | |||
| RS-232C | D-Sub 9Pin プロジェクター制御用 | |||
| 音声入出力用 | AUDIO IN | 3.5mmステレオミニジャック | ||
| AUDIO OUT | 3.5mmステレオミニジャック | |||
| その他 | USB 1 | TypeA メンテナンス用、DC 5V 1.5A(最大) 給電 | ||
| 幾何学補歪補正・ エッジブレンディング用 | HDMI 2 | TypeA HDMI 1.4、HDCP 1.4対応、音声入力非対応 | ー | |
| USB 2 | TypeA 設定ソフトウェア用 | ー | ||
| 電源 | AC 100-120V, AC 220-240V 50/60Hz | |||
| 消費電力 | 最大1020W、ノーマルモード 960W、エコモード 620W | 最大642W、ノーマルモード 604W、エコモード 386W | ||
| 消費電力 (スタンバイ時) | スタンバイ時 約0.5W、ネットワークスタンバイ時 約3.0W | |||
| 外形寸法 (幅×奥行き×高さ) | 460 x 510 x 162.5mm（調整脚、突起部除く） | |||
| 質量 | 約20.7kg | 約19.8kg | ||
| 騒音*5 | ノーマルモード 43dB、エコモード 40dB | ノーマルモード 41dB、エコモード 38dB | ||
| 使用環境 | 動作温度 | 0-40℃ | ||
| 付属品 | 電源ケーブル (3.0m） | |||
| 電源ケーブルロック | ||||
| レンズキャップ | ||||
| リモコン | ||||
| 単4型乾電池 (2個） | ||||
| 簡易説明書 | ||||
- *1 TR（Throw Ratio）値は、投写距離÷スクリーン横サイズで算出されます。
- *2 工場出荷時における本製品全体の平均的な値を示しており、ANSIに基づいた規格にて記載しています。
- *3 明るさが半減するまでの目安時間です。使用条件や使用環境によって目安時間は変動します。
- *4 「ダイナミックコントラスト」をオンに設定した時の値を示しています。
- *5 工場出荷時における本製品全体の平均的な値を示しています。
<カタログのみ記載>
製品の仕様および外観は予告なく変更する場合があります。
- * 製品の仕様および外観は予告なく変更する場合があります。
- * 別売りオプション品：天吊り金具、専用収納箱
- * 本製品はクラス1レーザー製品です。ビームを覗き込まないようご注意ください。
- * PJ Link 商標は、日本、米国その他の国や地域における登録
- * HDBaseT、HDBaseTロゴは、HDBaseT Allianceの日本国およびその他国における商標です。
- * DLP、DLP ロゴはテキサス・インスツルメンツの登録商標です。
- * HDMIは、HDMI Licensing LLCの米国およびその他の国における商標または登録商標です。
- * Crestron、Crestron RoomView、Crestron Connected およびCrestron connected ロゴは、米国Crestron Electronics, Inc.の登録商標です。
接続インターフェース
幾何学歪補正・エッジブレンディング用端子
- HDMI 2
- USB 2
- * 幾何学歪補正・エッジブレンディング用端子は、FP-Z8000のみ搭載しています。
映像入力用端子
- HD BaseT
- DisplayPort
- HDMI 1
- SDI
その他
- USB 1
音声入出力用端子
- AUDIO OUT
- AUDIO IN
制御入出力用端子
- RS-232C
- HD BaseT
- LAN
外形サイズ

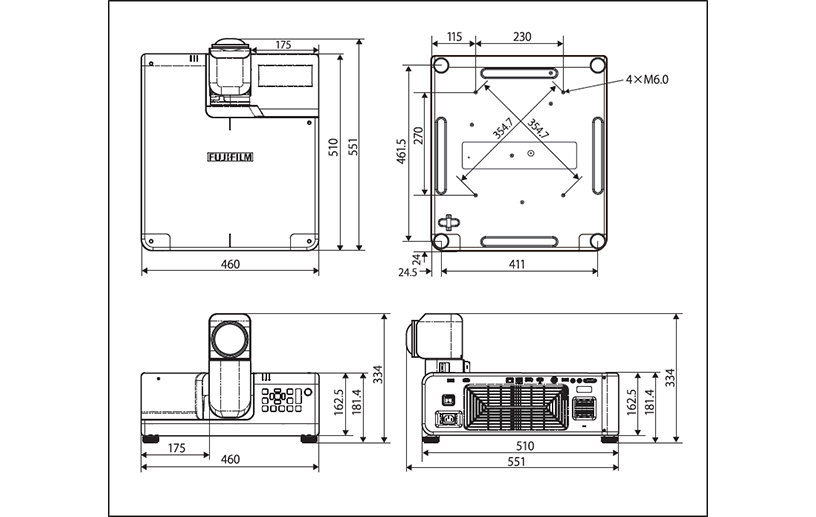

外観寸法図
- *5 天吊り金具取付用
投写距離一覧
レンズシフト調整範囲
投写距離
横投写距離表
| 16:10 スクリーン | ①投写距離（cm） | ②レンズシフト（cm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| サイズ（型） | 幅（cm） × 高さ（cm） | ワイド - テレ | 最下 - 最上 | ||||||
| 70 | 151 × 94 | 50 - 55 | -113 - 19 | ||||||
| 80 | 172 × 108 | 58 - 64 | -129 - 22 | ||||||
| 90 | 194 × 121 | 65 - 72 | -145 - 24 | ||||||
| 100 | 215 × 135 | 72 - 80 | -162 - 27 | ||||||
| 120 | 258 × 162 | 87 - 96 | -192 - 32 | ||||||
| 150 | 323 × 202 | 109 - 121 | -242 - 40 | ||||||
| 200 | 431 × 269 | 147 - 161 | -323 - 54 | ||||||
| 250 | 538 × 337 | 184 - 202 | -404 - 67 | ||||||
| 300 | 646 × 404 | 221 - 243 | -485 - 81 | ||||||
- ＊ 数値近似計算のため数％の誤差があります。
