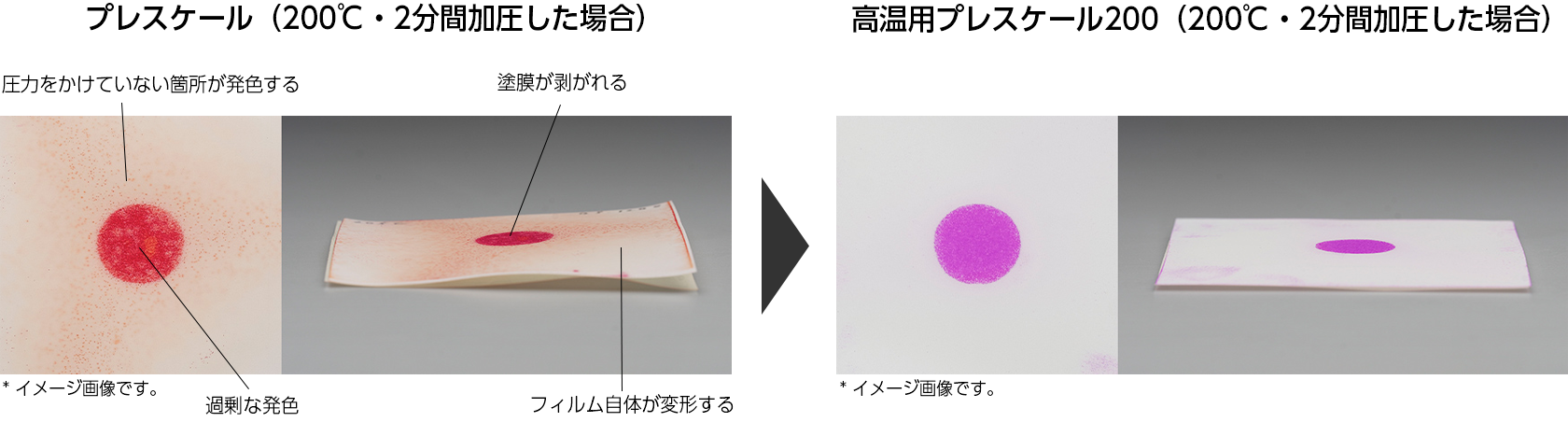

構造と原理

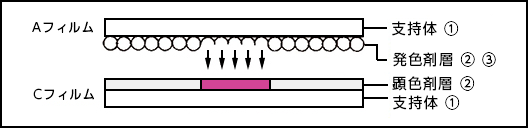

高温用プレスケールの構造
AフィルムとCフィルムの2種類のフィルムから構成されています。Aフィルムは支持体(PENベース)に発色剤(マイクロカプセル)が塗布されており、Cフィルムは支持体(PENベース)に顕色剤が塗布されています。発色剤(マイクロカプセル)面と顕色剤面を合わせて使用します。
発色の原理
発色剤層のマイクロカプセルが圧力によって破壊され、その中の発色剤が顕色剤に吸着し、化学反応で赤く発色します。
![](https://asset.fujifilm.com/www/jp/files/2023-09/3c36c0d122187ee5cb82d038411eb21d/fig_prescale-llw_01.jpg)
プレスケールの特性
標準チャート表を参照することで、圧力値の目視判別が可能です。
プレスケール中圧用<MW>のイメージチャート
下イメージチャートはプレスケール中圧用のものですので、実際の高温用プレスケールの製品とは異なります。
![](https://asset.fujifilm.com/www/jp/files/2023-09/f9fd886686e5cbc7bf7d76a56e7bd41f/fig_feature_02_02.png)
![](https://asset.fujifilm.com/www/jp/files/2023-09/7070fdcd9b822c51344a90991f3bbd12/fig_feature_03_02.png)
- * 破線部分は、許容誤差範囲を越えることがありますので、圧力値は参考としてください。
- * 使用される加熱温度によりA、B、Cカーブを選択して使用します。
使用方法
1. プレスケールを黒、青のポリエチレンの袋から取り出し、必要な形に切り取ります。
2. A、Cフィルムの発色剤、顕色剤面どうしを合わせ、Cフィルムを下側、Aフィルムを上側にしてプレスケールを測定箇所にセットし、加圧します。
3. フィルムを取り出し、圧力分布を目視判断します。
