フィルムの発色濃度によって紫外線の光量分布を簡単に可視化。
紫外線に感応し、その光量に応じて色の濃さが変化するフィルム。
紫外線光量分布を簡単に可視化します。

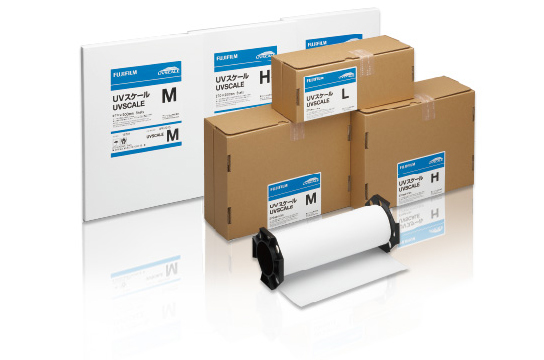

ロールタイプとシートタイプがあり、積算光量に応じて3種類をラインアップ。
| 種類 | 製品サイズ | 測定光量 | 減光フィルム | 厚さ | |
|---|---|---|---|---|---|
| ロールタイプ（幅×長さ） | シートタイプ（縦×横） | ||||
| UVスケール LM | 270mm×5m | 270mm×200mm（5枚入り） | 低光量（UVスケール L） | 使用なし | 0.1mm |
| 中光量（UVスケール M） | 使用あり | 0.1mm×2 | |||
| UVスケール H | 高光量（UVスケール H） | 使用あり | 0.1mm×2 | ||
各品種の測定光量範囲
| 適用ランプ種 | 種類 | 測定光量 | 測定光量範囲*1（mJ/c㎡） |
|---|---|---|---|
| 高圧水銀ランプ | UVスケール LM | 低光量（UVスケール L） | 4-200 |
| 中光量（UVスケール M） | 50-2000 | ||
| UVスケール H | 高光量（UVスケール H） | 800-40000 | |
| メタルハライドランプ | UVスケール LM | 低光量（UVスケール L） | 6-200 |
| 中光量（UVスケール M） | 30-1000 | ||
| UVスケール H | 高光量（UVスケール H） | 700-20000 | |
| 低圧水銀ランプ | UVスケール LM | 低光量（UVスケール L） | 20-3000 |
| UV-LEDランプ（365mm） | UVスケール LM | 低光量（UVスケール L） | 200-6000 |
| 中光量（UVスケール M） | 300-7000 | ||
| UVスケール H | 高光量（UVスケール H） | 5000-100000 |
- * 対応波長:200nm-420nm
- * UV光量値の絶対値を保証するものではありません。
- *1 FUD-7010Ｊ利用時の測定範囲となります。目視確認での光量範囲は標準色見本における発色濃度（0.30～0.75）となります。
UV光量分布解析システム FUD-7010J
解析システムによる数値化管理
専用解析ソフトと適用スキャナーの組み合わせにより、UVスケールの発色を読み取ることでUV積算光量値への数値化、UV光量分布の解析や保存を可能にするシステムです。
発色濃度の分解精度をアップでき、目視判断できないか所の解析が可能です。また、社内検査基準の設定、解析結果の共有化、デジタルデータとして保存により過去のデータとの比較ができる、など数値化管理によるさまざまなメリットがあります。
- 製品名・型式
紫外線光量分布解析システム FUD-7010J ver.1.4
- 製品構成
専用ソフト（CD-ROM）、専用カバー、キャリブレーションシート
- 主な機能
UVスケール画像解析（積算光量測定、光量分布表示／データ保存、CSVデータ出力）
- 適用UVランプ種
高圧水銀ランプ、メタルハライドランプ、低圧水銀ランプ、UV-LED（365nm）
- 適用スキャナ
エプソン製 A4スキャナGT-S640、GT-F740、GT-X830、GT-X980
スキャナは別途お客さまでご用意ください。
すでに販売終了、保守終了している機種もございます。ご注意ください。- 読み取り解像度
0.125mm（200dpi）, 0.032mm（800dpi）
- 推奨環境
Windows Windows8／8.1／10（32／64bit）、CPU 2GHz以上、RAM2GB以上、HDD32GB以上の空き容量。
1024x768 6万色以上のディスプレイ
FUD-7010Jに関するより詳しい機能、使用方法、保守・修理サービスなどは「製品ページ」をご確認ください。体験版のダウンロードや最新バージョンへのアップデートもご利用いただけます。
