本体、用紙トレイ6（大容量給紙トレイ1段）
コンテンツID（2690）

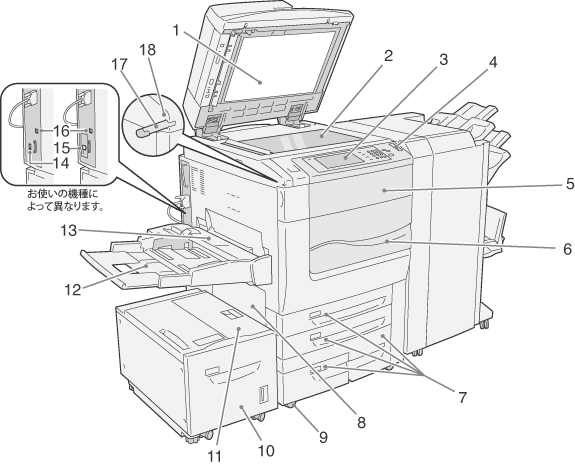

| 番号 | 名称 | 働き |
|---|---|---|
| 1 | 原稿カバー | 原稿を押さえます。 |
| 2 | 原稿ガラス | ここに原稿をセットします。 |
| 3 | 操作パネル | 操作に必要なボタン、ランプ、タッチパネルディスプレイがあります。 |
| 4 | 電源スイッチ | 本体の電源を入/切します。 |
| 5 | トナーカバー | トナーカートリッジを交換するときに開けます。 |
| 6 | フロントカバー | 紙詰まりの処置や、消耗品を交換するときに開けます。 |
| 7 | 用紙トレイ1、2、3、4 | 用紙をセットします。 |
| 8 | 左側面下部カバー | 紙詰まりを処置するときに開けます。用紙トレイ6（大容量給紙トレイ1段）が装着されている場合は、用紙トレイ6（大容量給紙トレイ1段）を左に移動してから開けます。 |
| 9 | キャスター | 移動時に使用します。設置後は、ロックしてください。 |
| 10 | 用紙トレイ6（大容量給紙トレイ1段） | ここに用紙をセットします。 |
| 11 | 用紙トレイ6（大容量給紙トレイ1段）上面カバー | 紙詰まりを処置するときに、用紙トレイ6を左に移動してから開けます。 |
| 12 | 手差しトレイ | 用紙トレイ1 ～ 4、6にセットしていない用紙、またはできない用紙（厚紙などの特殊用紙）をコピー、またはプリントするときに使用します。 |
| 13 | 手差しトレイ上面カバー | 紙詰まりを処置するときに開けます。 |
| 14 | Gigabit Ethernet インターフェイスコネクター | ネットワークケーブルを接続します。 |
| 15 | 10BASE-T/100BASE-TXコネクター | ネットワークケーブルを接続します。 Gigabitイーサネットボード（オプション）を装着している場合は、使用できません。 |
| 16 | USB2.0インターフェイスコネクター | USB ケーブルを接続します。 |
| 17 | タッチペン | 操作パネルのタッチパネルディスプレイに触れて、画面の指示や機能の設定をするときに使います。 補足
|
| 18 | タッチペンホルダー | タッチペンを収納します。 |
