自動両面原稿送り装置
コンテンツID（2740）

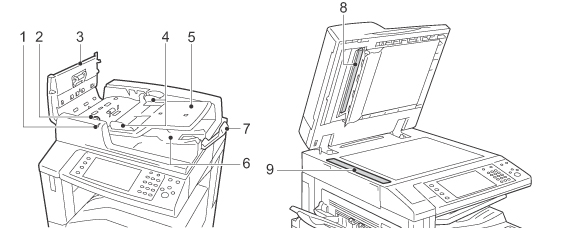

B1-PC（1パス両面読み取り）
| 番号 | 名称 | 働き |
|---|---|---|
| 1 | 確認ランプ | 原稿が正しくセットされされていると点灯します。 |
| 2 | ノブ | 原稿詰まりを処置するときに回します。 |
| 3 | 左側カバー | 原稿詰まりを処置するときに開けます。 |
| 4 | 原稿ガイド | 原稿の端をそろえます。 |
| 5 | 原稿送りトレイ | 原稿をセットします。 |
| 6 | 原稿受け | 原稿が排出されます。 |
| 7 | 原稿受けストッパー | 排出された原稿の飛び出しを防ぎます。 |
| 8 | 裏面読み取り光学系ガラス | 原稿の裏面を読み取る部分です。 |
| 9 | 原稿読み取りガラス | 原稿を読み取ります。 |
B1-C
| 番号 | 名称 | 働き |
|---|---|---|
| 1 | 確認ランプ | 原稿が正しくセットされされていると点灯します。 |
| 2 | ノブ | 原稿詰まりを処置するときに回します。 |
| 3 | 左側カバー | 原稿詰まりを処置するときに開けます。 |
| 4 | 内カバー | 原稿詰まりを処置するときに開けます。 |
| 5 | 原稿ガイド | 原稿の端をそろえます。 |
| 6 | 原稿送りトレイ | 原稿をセットします。 |
| 7 | 原稿受けストッパー | 排出された原稿の飛び出しを防ぎます。 |
| 8 | 原稿受け | 原稿が排出されます。 |
| 9 | 原稿読み取りガラス | 原稿を読み取ります。 |
