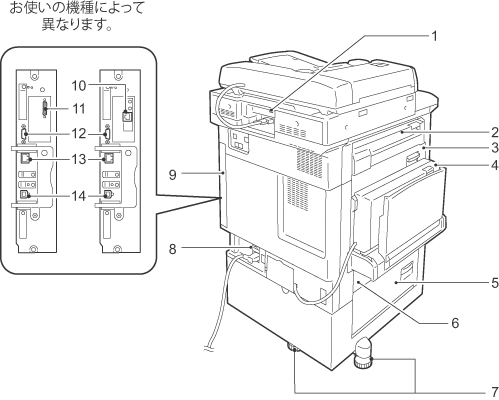

左側面部、および背面
コンテンツID（2710）
| 番号 | 名称 | 働き |
|---|---|---|
| 1 | USB2.0インターフェイスコネクター（オプション） | メモリーカードリーダーまたはUSBメモリーのケーブルを接続します。 |
| 2 | 左側面最上部カバー［E］ | 紙詰まりを処置するときに開けます。 |
| 3 | 左側面上部カバー［A］ | 紙詰まりを処置するときに開けます。 |
| 4 | 左側面上部カバー［D］ | 紙詰まりを処置するときに開けます。 |
| 5 | 左側面下部カバー［C］ | 紙詰まりを処置するときに開けます。用紙トレイ6が装着されている場合は、用紙トレイ6を左に移動してから開けます。 |
| 6 | 左側面下部カバー［B］ | 紙詰まりを処置するときに開けます。用紙トレイ6が装着されている場合は、用紙トレイ6を左に移動してから開けます。 |
| 7 | アジャスターフット | 本機の転倒を防止します。本機の設置後に必ず床に接するまで時計回りに回転させます。 |
| 8 | リセットボタン | 漏電を検知すると、自動的に電源を遮断します。 |
| 9 | 右奥カバー | インターフェイスケーブルを接続するときに開けます。 |
| 10 | Gigabit Ethernetインターフェイスコネクター（オプション） | 1000BASE-T Ethernetインターフェイスケーブルを接続します。 |
| 11 | パラレルインターフェイスコネクター（オプション） | セントロニクス準拠インターフェイスケーブルを接続し、コンピューターと接続します。 |
| 12 | EPインターフェイス | EP（Electronic Partnership）システムを使用するときに接続します。 補足
|
| 13 | 10BASE-T/100BASE-TXコネクター | ネットワークケーブルを接続します。Gigabitイーサネットボード（オプション）を装着している場合は、使用できません。 |
| 14 | USB2.0インターフェイスコネクター | プリンター用のUSBケーブルを接続します。 |
