トランスポートユニット［4］での紙づまり
コンテンツID（3430）
概要
用紙がつまると、機械が停止してアラームが鳴ります。つまった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。
トランスポートユニット部につまった用紙を取り除く方法について説明します。
注意- 機械内部につまった用紙や紙片は無理に取り除かないでください。
特に、定着部やローラー部に用紙が巻き付いているときは無理に取らないでください。ケガややけどの原因になるおそれがあります。ただちに電源スイッチを切り、弊社のカストマーコンタクトセンターまたは販売店にご連絡ください。
【注記】
- 紙づまりが発生したとき、紙づまり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙づまりの位置を確認してから、処置をしてください。
- 紙片が本体内に残っていると、紙づまりの表示は消えません。
- 紙づまりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
- 本体内部の部品には触れないでください。印字不良の原因になります。
【補足】
- 用紙がつまる箇所によって処置方法が異なります。表示されたメッセージに従って、つまっている用紙を取り除いてください。
- 紙づまりがたびたび発生する場合は、次のことを実行してください。
- 用紙が仕様に合っていることを確認する
- 新しい用紙を使用する
- 用紙が正しくセットされているか確認する
手順
-

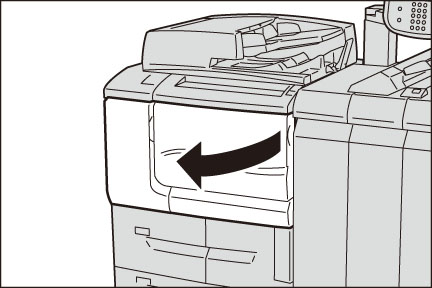

機械が停止していることを確認し、正面カバーを開けます。
-

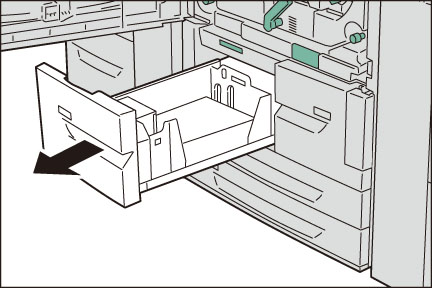

用紙トレイ1 を引き出します。
注意- 用紙トレイを引き出すときは、ゆっくりと引き出してください。トレイを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。
-

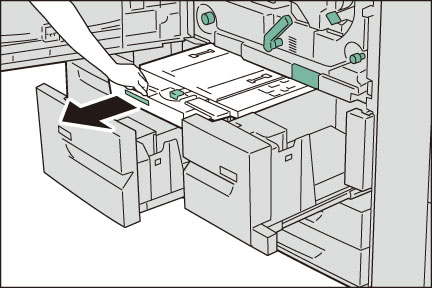

トランスポートユニット［4］を引き出します。
【補足】- トランスポートユニット［4］を引き出すと、用紙トレイ2 も同時に引き出されます。
-

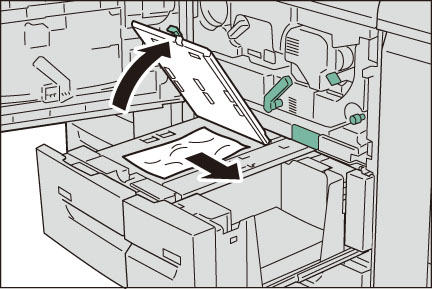

レバー［4a］を開け、つまっている用紙を取り除きます。
【補足】- 用紙が破れた場合、紙片が残っていないかを確認してください。
-
レバー［4a］を閉じます。
-
奥に突き当たるところまで、用紙トレイ2 をゆっくりと押し込みます。
【補足】- 用紙トレイ2 を押し込むと、トランスポートユニット［4］も同時に押し込まれます。
-
奥に突き当たるところまで、用紙トレイ1 をゆっくりと押し込みます。
-
正面カバーを閉じます。
【補足】- 正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
