用紙トレイ6、7（大容量給紙トレイA3ノビ2段）の用紙送り出し精度を向上させたい
コンテンツID（3184）
概要
用紙トレイ6、7（大容量給紙トレイA3ノビ2段）の用紙送り出し精度を上げる方法について説明します。 用紙を正しくセットしても斜めに印刷される場合に、この操作をすると、用紙送り出しの精度が上がる場合があります。
【注記】
- 次の用紙をセットした場合は、ここで説明する操作をすると、用紙が正常に搬送されず、紙づまりの原因になることがあります。
普通紙（S1）（64～105g/m2） 再生紙（S1）（64～105g/m2） 厚紙1（S1）（106～216g/m2） 厚紙2 （217～253g/m2） 厚紙2（S1）（217～253g/m2） プレプリントS1（64～105g/m2） うら紙（S1）（64～105g/m2） プレ厚1（S1）（106～216g/m2） プレ厚2（S1）（217～253g/m2） プレ厚紙2 （217～253g/m2） インデックス紙2（217～253g/m2） OHP フィルム コート紙1（64～105g/m2） コート1（A）（106～135g/m2） コート1（B）（136～216g/m2） コート紙2（217～253g/m2） ラベル紙1（106～216g/m2） ラベル紙2（217～253g/m2）
手順
-

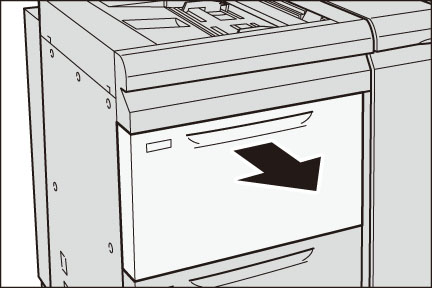

用紙トレイを、手前に止まるところまで引き出します。
注意- 用紙トレイを引き出すときは、ゆっくりと引き出してください。トレイを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。
【注記】- 本体がジョブを処理している間は、ジョブで使用している用紙トレイを引き出さないでください。
-

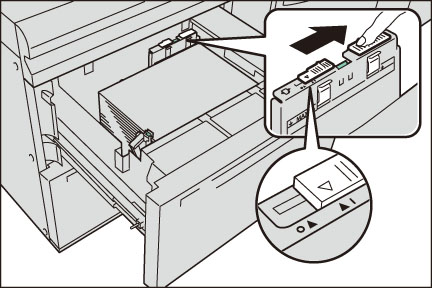

縦ガイドの上部にあるレバーを、右に突き当たるところまで移動します。
【補足】- 元に戻す場合は、左に突き当たるところまで、レバーを移動します。
-

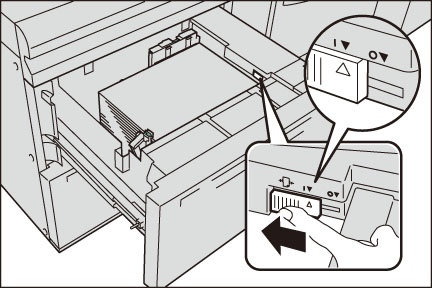

手順2を実施しても、用紙送り出しの精度が上がらない場合は、用紙トレイ右側の手前にあるレバーを、奥に突き当たるところまで移動します。
【補足】- 元に戻す場合は、左に突き当たるところまで、レバーを移動します。
-
奥に突き当たるところまで、用紙トレイをゆっくりと押し込みます。
【注記】- 用紙トレイを押し込むときは、ゆっくりと押し込んでください。トレイを勢いよく押し込むと、故障の原因になります。
