用紙トレイ6(大容量給紙トレイA3ノビ1段)の用紙送り出し精度を向上させたい

コンテンツID(2553)



概要

用紙トレイ6(大容量給紙トレイA3ノビ1段)の用紙送り出し精度を上げる方法について説明します。 用紙を正しくセットしても斜めに印刷される場合に、この操作をすると、用紙送り出しの精度が上がる場合があります。

【注記】
  • 次の用紙をセットした場合は、ここで説明する操作をすると、用紙が正常に搬送されず、紙づまりの原因になることがあります。
    普通紙(S1)(64~105g/m2 再生紙(S1)(64~105g/m2 厚紙1(S1)(106~216g/m2
    厚紙2 (217~253g/m2 厚紙2(S1)(217~253g/m2 プレプリントS1(64~105g/m2
    うら紙(S1)(64~105g/m2 プレ厚1(S1)(106~216g/m2 プレ厚2(S1)(217~253g/m2
    プレ厚紙2 (217~253g/m2 インデックス紙2(217~253g/m2 OHP フィルム
    コート紙1(64~105g/m2 コート1(A)(106~135g/m2 コート1(B)(136~216g/m2
    コート紙2(217~253g/m2 ラベル紙1(106~216g/m2 ラベル紙2(217~253g/m2





手順

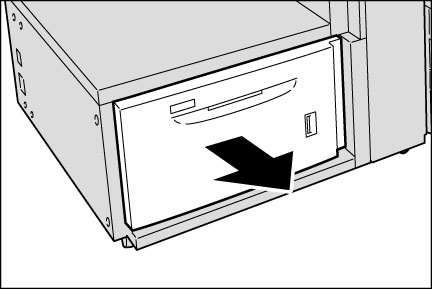

  1. 用紙トレイを、手前に止まるところまで引き出します。



     注意



    • 用紙トレイを引き出すときは、ゆっくりと引き出してください。トレイを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因になるおそれがあります。



    【注記】



    • 本機がジョブを処理しているあいだは、ジョブで使用している用紙トレイを引き出さないでください。

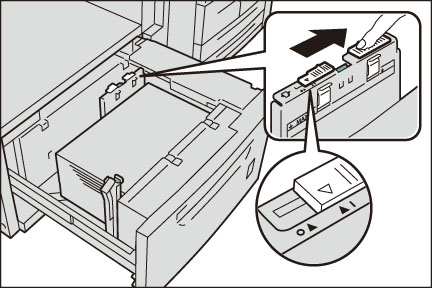

  2. 縦ガイドの上部にあるレバーを、右に突き当たるところまで移動します。



    【補足】



    • 元に戻す場合は、左に突き当たるところまで、レバーを移動します。

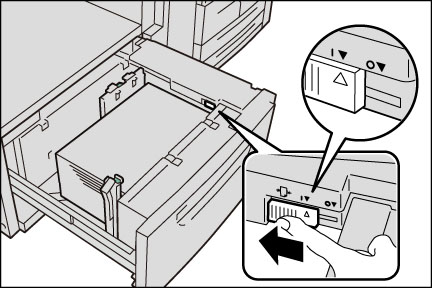

  3. 手順2を実施しても、用紙送り出しの精度が上がらない場合は、用紙トレイ右側の手前にあるレバーを、奥に突き当たるところまで移動します。



    【補足】



    • 元に戻す場合は、手前に突き当たるところまで、レバーを移動します。



  4. 奥に突き当たるところまで、用紙トレイをゆっくりと押し込みます。

    【注記】



    • 用紙トレイを押し込むときは、ゆっくりと押し込んでください。 トレイを勢いよく押し込むと、故障の原因になります。
