ひびみっけ

社会インフラ画像診断サービス

ひびみっけ

NEW

ひびみっけは、国土交通省の点検支援技術性能カタログに掲載されている新技術で、橋梁・トンネルなどのコンクリート構造物の社会インフラ点検を効率化するサービスです。橋梁などのコンクリート構造物のひびわれをAIで自動検出し、ひびわれ点検業務を効率化しコスト削減に貢献します。

ご利用の流れ

まずはご利用申請をいただき、お客さまのPCにインストールしていただきます。

ご利用ステップ

ユーザー登録がお済みでない方はまずは、利用申請よりユーザー登録ください。

手順1 コンクリートを撮影する

ひびわれを検出するための撮影*1

  • 三脚にカメラを固定して撮影
  • ドローンでの撮影も対応可*2

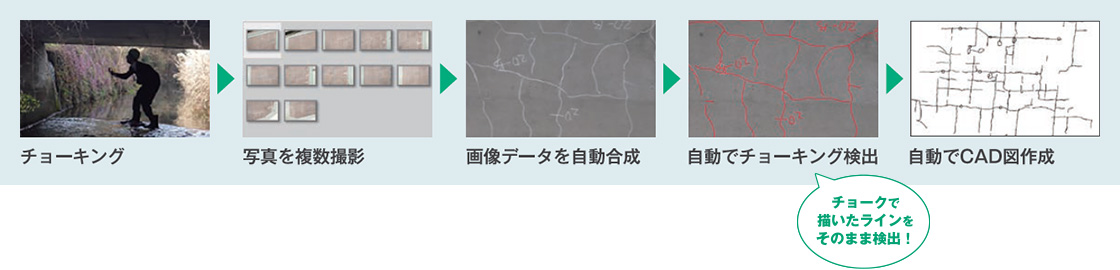

チョークを検出するための撮影*1

  • カメラを手持ちで撮影
カメラ・ドローンを使ってコンクリート構造物を撮影するイメージ

手順2 ひびみっけソフトウェアを使って画像をアップロード

撮影した画像をパソコンに取り込み合成したい部材単位でフォルダにまとめ*3、ひびみっけソフトウェア*4を利用して画像を当社のクラウドにアップロードします。アップロード後*5、約60分程度で画像の合成と損傷の検出が完了します。

  • *3 1フォルダの合成上限の初期値は60枚になっています。
  • *4 ソフトウェアは無償提供しています。
  • *5 アップロード後、クラウド上でのデータ保存期限は60日です。
パソコンを使って画像をアップロード

ユーザー自ら編集・操作を行えます

手順3 処理結果をダウンロードし、結果の確認・編集

画像の合成と損傷の検出が完了した結果をダウンロードし結果を確認します。結果に問題がなければ、処理した結果をソフトウェア上で購入*6します。

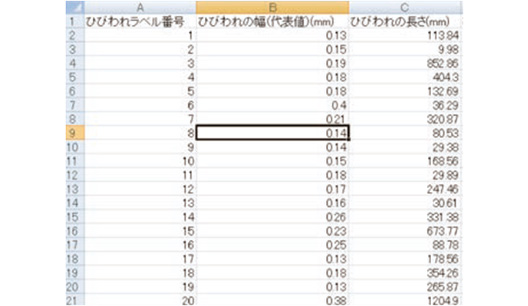

購入後、ソフトウェアが提供するさまざまな機能で編集を行い損傷が入った合成画像、ひびわれのCADデータ、もしくはひびわれ1本ごとの幅と長さが記載されたEXCELデータをダウンロードします。

  • *6 25日締めで25日の2営業日後に請求書を郵送いたします。

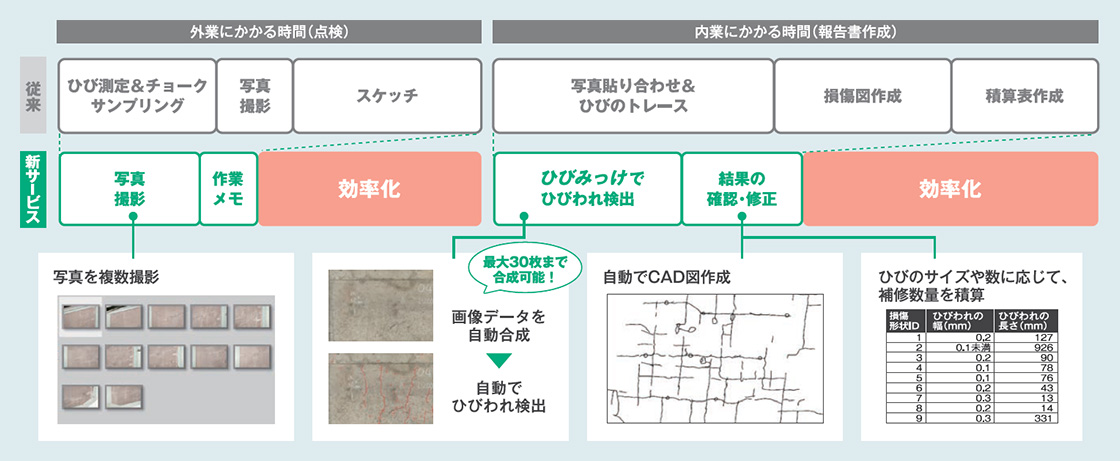

ひびみっけソフトウェアの特長

シーンに合わせて利用できる2つのAI検出パターン

近接目視点検の代替として利用

デジタル一眼カメラ・ドローンでしっかり撮影。

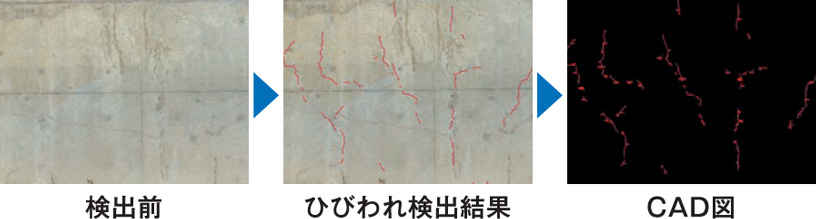

1. ひびわれ検出
コンクリート面画像(縦型枠あり)

検出前

コンクリート面画像(縦型枠あり)_ひび割れ検出結果

検出結果

拡大
コンクリート面画像拡大

検出前

コンクリート面画像拡大_ひび割れ検出結果

検出結果

2. 剥離・鉄筋露出・漏水・遊離石灰
コンクリート面画像(漏水、遊離石灰)

検出前

コンクリート面画像(漏水、遊離石灰)_検出結果

損傷検出結果

スケッチの代替として利用

コンパクトデジタルカメラでお手軽に。

ばらばらな写真を自動的に合成

合成画像

  • 合成画像をJPEGで出力。画像を貼り付けする作業が不要
  • 画像が歪んでも出力時に自動補正が可能

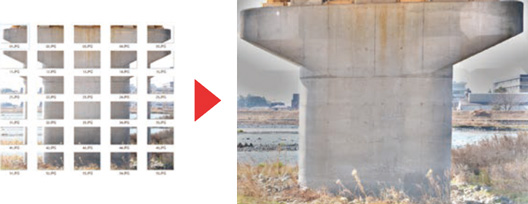

橋脚の分割写真と合成後の写真
橋脚の歪んだ写真と補正後の写真

変状展開図作成機能

  • トンネルの曲面を自動補正して合成し、展開図を作成

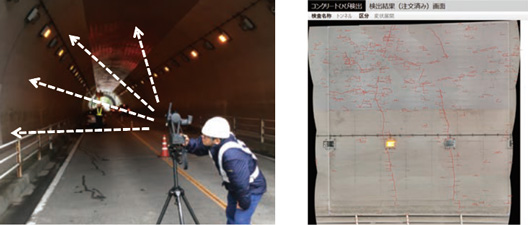

トンネル点検の様子と撮影した変状展開図

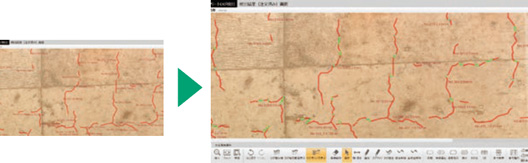

合成チェック機能

  • 合成結果を現場で確認して、撮影漏れを防止
  • 重複した画像を省いて合成に必要な画像のみ抽出*7
橋脚の分割写真と合成後の写真(画像間引き機能の説明)

*7 間引き後の枚数が課金対象となります。

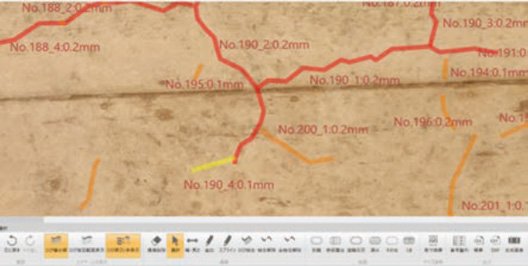

お好みの検出結果に編集可能

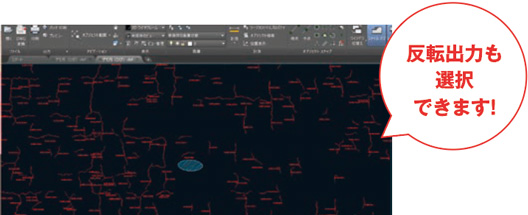

必要な出力形式に応じて何度でも出力可能

ひびわれ検出画像(色分け説明)

*9 1本のひびわれ内でひび幅が変化する場合に、ひび幅ごとに線色の変更が可能。
*10 編集状態は反映されません。
