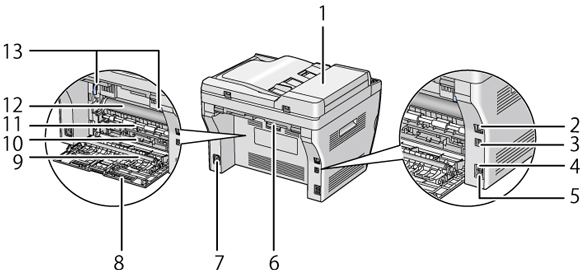

背面
コンテンツID（0002）
| 番号 | 名称 | 働き |
|---|---|---|
1 | トップカバー | 原稿づまりを処置するときに開けます。 |
2 | ネットワークコネクター | ネットワークケーブルを接続します。 |
3 | USBコネクター | USBのプリンターケーブルを接続します。 |
4 | モジュラージャック | 電話回線を接続します。 |
5 | 外部機器接続コネクター | 外部機器を使用する場合は、ここに接続します。お手持ちの電話を接続することもできます。 |
6 | 背面カバーのハンドル | 背面カバーを開閉するハンドルです。 |
7 | 電源コネクター | 電源コードをつなぎます。 |
8 | 背面カバー | 用紙づまりのときに開閉します。 |
9 | 転写ロール | トナーを用紙に移すときに用紙を運ぶローラーです。 |
10 | 用紙送りガイド | 用紙送りをするときに、左右の位置を補正するローラーです。 |
11 | 用紙送りローラー | 用紙送りをするローラーです。 |
12 | 転写ドラム | トナーを用紙に定着させます。高温なので触れないように注意してください。 |
13 | レバー | 原稿づまりを処置するときに開けます。 |
