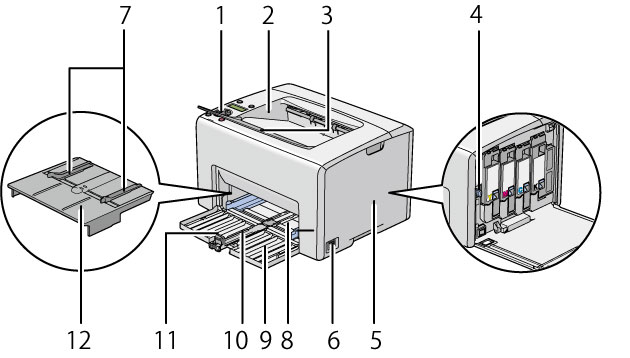

前面

コンテンツID(0001)



番号

名称

働き

1

操作パネル

操作に必要なボタン、ランプがあります。

2

排出トレイ

プリントされたものが排出されます。

3

排出延長トレイ

A4 サイズより大きい用紙に印刷する場合に引き出します。

4

清掃棒

内部を清掃するのに使います。

5

サイドカバー

トナーカートリッジの交換や内部の清掃のために開閉します。

6

電源スイッチ

本体の電源を入/切します。

7

用紙ガイド

用紙の左右を固定します。

8

用紙トレイ

用紙をセットします。

9

フロントカバー

用紙をセットするために開閉します。

10

用紙セットバー

用紙を前後に固定します。

11

用紙ガイド

小さな用紙をセットするときに、前後に固定します。

12

トレイカバー

用紙をセットします。

各部の名称と働きが不明な場合はこちらで確認できます
