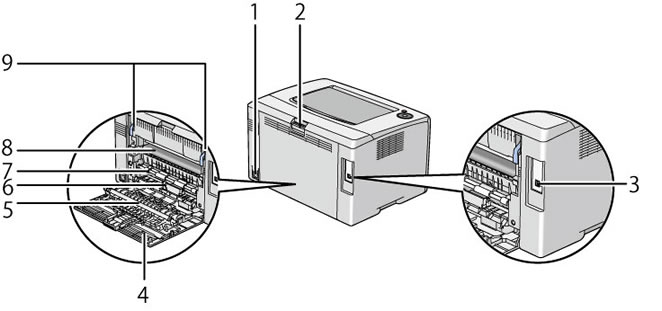

背面
コンテンツID（0002）
| 番号 | 名称 | 働き |
|---|---|---|
1 | 電源コネクター | 電源コードをつなぎます。 |
2 | 背面カバーのハンドル | 背面カバーを開閉するハンドルです。 |
3 | USBコネクター | プリンター用USBケーブルを接続します。 |
4 | 背面カバー | 紙づまり処理をするときに開閉します。 |
5 | 転写ロール | トナーを用紙に移すときに用紙を運ぶローラーです。 |
6 | 用紙送りガイド | 用紙の左右のぶれをとるガイドです。 |
7 | 用紙送りローラー | 用紙を縦方向に送るローラーです。 |
8 | 転写ドラム | トナーを用紙に移す装置です。 |
9 | レバー | 転写ドラム周辺の紙づまり処理をするときに使います。 |
