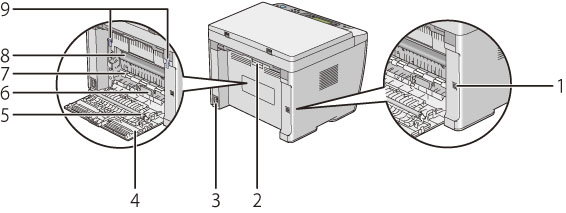

背面
コンテンツID（0002）
| 番号 | 名称 | 働き |
|---|---|---|
1 | USBコネクター | USBのプリンターケーブルを接続します。 |
2 | 背面カバーのハンドル | 背面カバーを開閉するハンドルです。 |
3 | 電源コネクター | 電源コードをつなぎます。 |
4 | 背面カバー | 用紙詰まりのときに開閉します。 |
5 | 転写ロール | トナーを用紙に移すときに用紙を運ぶローラーです。 |
6 | 用紙送りガイド | 用紙送りをするときに、左右の位置を補正するローラーです。 |
7 | 用紙送りローラー | 用紙送りをするローラーです。 |
8 | 転写ドラム | トナーを用紙に定着させます。高温なので触れないように注意してください。 |
9 | レバー | 原稿詰まりを処置するときに開けます。 |
