自動両面原稿送り装置
コンテンツID(2740)

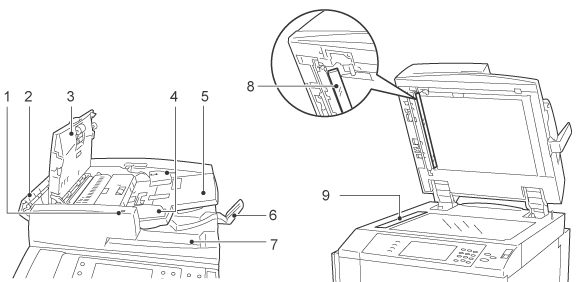

番号 | 名称 | 働き |
---|---|---|
1 | 確認ランプ | 原稿が正しくセットされたことを表す確認ランプです。 |
2 | 左側カバー | 上面カバーを開けると同時にわずかに開きます。原稿詰まりを処置するときは、さらに大きく開けてください。 |
3 | 上面カバー | 原稿詰まりを処置するときに開けます。 |
4 | 原稿ガイド | 原稿の端をそろえるガイドです。 |
5 | 原稿送りトレイ | ここに原稿をセットします。 |
6 | 原稿ストッパー | A3などの大きい原稿のためのストッパーです。右方向に開いて使用します。 |
7 | 原稿受け | 原稿が排出されます。 |
8 | 裏面読み取り光学系ガラス | 原稿の裏面を読み取る部分です。 |
9 | 原稿読み取りガラス | 原稿を読み取る部分です。 |
