ドラムカートリッジ［R2］［R3］［R4］を交換したい

コンテンツID（1991）

概要

ドラムカートリッジの交換方法について説明します。
スポット保守契約のお客さまのみ実施してください。

注意

ドラムカートリッジやトナーカートリッジは幼児の手が届かないところに保管してください。幼児がトナーを飲み込んだ場合は、ただちに医師に相談し指示を受けてください。
ドラムカートリッジやトナーカートリッジを交換する際は、トナーが飛散しないように注意してください。また、トナーが飛散した場合は、トナーが皮膚や衣服に付いたり、トナーを吸引したり、または目や口に入らないように注意してください。
次の事項に従って、応急措置を行ってください。
- トナーが皮膚や衣服に付着した場合は、石けんを使って水でよく洗い流してください。
- トナーが目に入った場合は、目に痛みがなくなるまで15分以上多量の水でよく洗い、必要に応じて医師の診断を受けてください。
- トナーを吸引した場合は、新鮮な空気のところへ移動し、多量の水でよくうがいをしてください。
- トナーを飲み込んだ場合は、飲み込んだトナーを吐き出し、水でよく口の中をすすぎ、多量の水を飲んでください。すみやかに医師に相談し指示を受けてください。

注記

ドラムカートリッジが入っているユニットを引き出した場合、2分以内にユニットの上全体に、同梱の黒いシートをかぶせてください。ドラムカートリッジに光が当たることによって、画質に影響が出るおそれがあります。
弊社が推奨していないドラムカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するドラムカートリッジをご使用ください。

補足

ドラムカートリッジを交換するときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
ドラムカートリッジを、直射日光や室内蛍光灯の強い光に当てないでください。また、ドラムの表面に触れたり、傷を付けたりしないでください。きれいなプリントができなくなることがあります。
操作パネルのディスプレイに「ドラムカートリッジ［R1］を交換してください。」が表示されたあとは、画像汚れが発生することがあります。
本機が節電状態になっている場合は、ドラムカートリッジを交換する前に操作パネルで<節電>ボタンを押し、<機械確認>ボタンを押して節電状態を解除してください。
ドラムカートリッジを交換するときは、操作パネルが点灯している場合も<機械確認>ボタンを押して正確なドラムカートリッジの状態を確認してから、交換してください。
操作パネルのディスプレイに、「予備のドラムカートリッジ［R1］を用意してください。」とメッセージが表示されたあとは、画像汚れが発生することがあります。
ドラムカートリッジの交換時期については、操作パネルのディスプレイに表示されるメッセージに従ってください。
- 印字可能枚数（ドラムカートリッジ）

手順

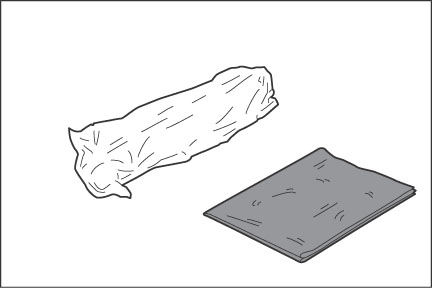

新しいドラムカートリッジと、同梱されている黒いシートを、箱から取り出しておきます。
注記
- ドラムカートリッジは平らな場所に置いてください。
- ドラムカートリッジを立てた状態で置かないでください。
機械が停止していることを確認し、フロントカバーを開けます。
レバー［R1 R4］を手前に引き下げます。
ユニットの取っ手を持ち、ユニットを引き出します。

注意
ユニットを引き出すときは、ゆっくりと引き出してください。ユニットを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因になるおそれがあります。
ドラムカートリッジの両端にあるリングを持ち、上方向に取り出します。
補足
- ここでは、R2の場合を例に説明します。
注意
リングに指をかけて持ち上げてください。
使用済みのドラムカートリッジを、新しいドラムカートリッジが入っていた箱に収納します。
引き出したユニットの上全体に、箱から取り出しておいた同梱の黒いシートをかぶせます。
注記
- 画質に影響するため、必ず黒いシートをかぶせて作業してください。
新しいドラムカートリッジを袋から取り出します。
注記
- 袋から取り出すときに、ドラムの表面に触れたり、傷を付けたりしないでください。
ドラムカートリッジの保護シートを、下に敷くようにして開きます。
ユニットの上にかぶせておいた黒いシートを取り外します。
ドラムカートリッジの両端にあるリングを持ち上げます。

注意
リングに指をかけて持ち上げてください。
注記
- ドラムの表面に触れないでください。
ドラムカートリッジの（）部を手前にして、ガイドに沿って置きます。
ドラムカートリッジの両端を上から押して水平にセットします。
補足
- （）と（）が合っていることを確認してください。
ドラムカートリッジの上面のフィルムシートをはがします。
ユニットを奥まで押し込み（1）、ユニット部の取っ手を格納します（2）。
レバー［R1 R4］を持ち上げて、閉じます。
フロントカバーを閉じます。
補足
- フロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
