左側面上部カバー[A]での紙詰まりを取り除きたい

コンテンツID(0310)

概要

用紙が詰まると、機械が停止してアラームが鳴ります。詰まった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。

操作パネルに左側面上部カバー[A]での紙詰まりを示すメッセージが表示されたら、次の手順に従って、詰まった用紙を取り除いてください。

注意

機械内部に詰まった用紙や紙片は無理に取り除かないでください。特に定着部やローラー部に用紙が巻き付いているときは無理に取らないでください。ケガややけどの原因となるおそれがあります。ただちに電源スイッチを切り、弊社のカストマーコンタクトセンターまたは販売店にご連絡ください。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になりますので、操作パネルのディスプレイに表示されるメッセージで、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本機内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本機の電源を入れたままの状態にしておいてください。電源を切ると、本機のメモリー上に蓄えられた情報が消去されます。
  • 本機内部の部品には触れないでください。印字不良の原因になります。
  • 用紙を取り除くとき、左側面上部のカバーの内部にある本体側の転写ベルト(黒いフィルム状のベルト)に画像が付いていることがあります。この転写ベルトには、触れないでください。画質に影響をおよぼしたり、転写ベルトが損傷して交換が必要になることがあります。
補足

手順

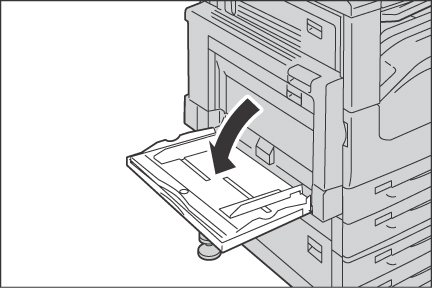

  1. 手差しトレイを開きます。



    補足
    • サイドトレイを装着している場合は、最初にサイドトレイの用紙を取り除いてください。

  2. ハンドルを持ち上げながら(1)、左側面上部カバー[A]をゆっくりと開きます(2)。



詰まっている用紙が定着部に達していない場合

  1. 詰まっている用紙を取り除きます。



詰まっている用紙が定着部に達している場合

  1. 緑のレバー[A1]を矢印の方向に繰り返し押し下げて、上方に用紙を送り出します。



  2. 矢印の方向に用紙を取り除きます。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

定着部の中に用紙が詰まっている場合

警告

定着装置は取り外さないでください。定着装置内に詰まった紙を取り除く場合には、弊社のカストマーコンタクトセンターまたは販売店にご連絡ください。お客様自身で行うと思わぬケガをするおそれがあります。

  1. 緑のレバー[A2]を矢印の方向に下げて、定着部のカバーを開けます。



  2. 詰まった用紙が定着部の中にあるときは、緑のレバー[A2]を押さえたままゆっくりと引いて取り除きます。



    注記
    • 定着部は高温になっています。高音部に注意しながら用紙を取り除いてください。
  3. 左側面上部カバー[A]の中央部を押してゆっくりと閉じ、手差しトレイを閉じます。
