各部の名称と働き

コンテンツID（8420）

概要

各機器の部位の名称と働きは以下のとおりです。

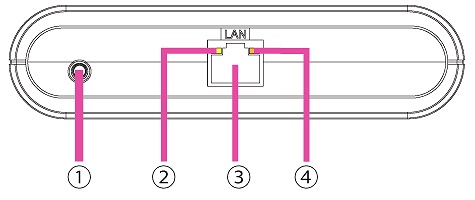

• 前面





  １	プッシュスイッチ	本製品が動作中に5秒間押して離すと、設定モードで起動します。 押しながら電源を投入後、LANポートのLink LEDが橙色から緑色に点灯してから離すと、設定が初期化されます。
  ２	Status LED（黄）点滅	Link LEDが消灯のときは、接続待機中。 Link LEDが点灯のときは、データ通信中。
  ３	LANポート	LAN ケーブルを接続します。
  ４	Link LED（緑／橙）	点灯（緑） 10BASE-T/100BASE-TX で接続中。 点灯（橙） 1000BASE-T で接続中。

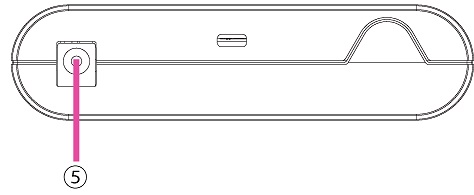

• 背面





  ５

  電源コネクタ

  ACアダプタを接続します。

• 上面





  ６	POWER LED（橙）	電源が入っているときに点灯します。 ※　エラー発生時は、高速点滅します。
  ７	WLAN LED（緑）	点灯：Infrastructure モードで動作中。 消灯：Ad hoc モードで動作中。 点滅：WPS 機能を実行中。 ※　設定モード時は、STATUS LEDと同時点滅します。
  ８	STATUS LED（緑）	点灯：接続確立。 点滅：データ通信中。 ※　設定モード時は、WLAN LEDと同時点滅します。
