ノブ「2c」、レバー「2e」、レバー［2f］、三つ折り排出トレイ「2d」
コンテンツID（4050）
概要
用紙が詰まると、機械が停止してアラームが鳴ります。詰まった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。
紙折りユニットCD1を装着している場合に、紙折りユニットの内部で発生した紙詰まリの処置について説明します。
注記
- 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
- 紙片が本体内に残っていると、紙詰まりの表示は消えません。
- 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
- 本体内部の部品には触れないでください。印字不良の原因になります。
補足
- 用紙が詰まる箇所によって処置方法が異なります。表示されたメッセージに従って、詰まっている用紙を取り除いてください。
- 紙詰まりがたびたび発生する場合は、次のことを実行してください。
- 用紙が仕様に合っていることを確認する
- 新しい用紙を使用する
- 用紙が正しくセットされているか確認する
手順
-

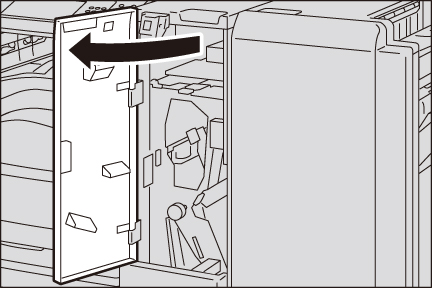

機械が停止していることを確認し、紙折りユニットCD1のカバーを開けます。
-
三つ折り排出トレイ［2d］を引き出し（1）、レバー［2e］を右方向に開き（2）、詰まっている用紙を取り除きます（3）。
補足- 用紙が破れた場合、紙片が残っていないかを確認してください。
-
手順2で用紙が取り除けない場合は、レバー［2e］を戻してから（1）、レバー［2f］を開き（2）、ノブ［2c］を左方向に回し（3）、詰まっている用紙を取り除きます（4）。
補足- 用紙が破れた場合、紙片が残っていないかを確認してください。
-
開いたレバー（「2f」または「2e」）を元の位置に戻し（1）、三つ折り排出トレイ「2d」を戻します（2）。
-
紙折りユニットCD1のカバーを閉じます。
補足- 紙折りユニットCD1のカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
