読み込み部

コンテンツID(0252)

概要

自動両面原稿送り装置 B1-PC(1パス両面読み取り)の読み込み部に、詰まった原稿を取り除く方法について説明します。

補足
  • 自動両面原稿送り装置 B1-Cをお使いの場合は、次を参照してください。
  • 用紙が詰まる箇所によって処置方法が異なります。表示されたメッセージに従って、詰まっている用紙を取り除いてください。
  • 紙詰まりがたびたび発生する場合は、次のことを実行してください。

手順

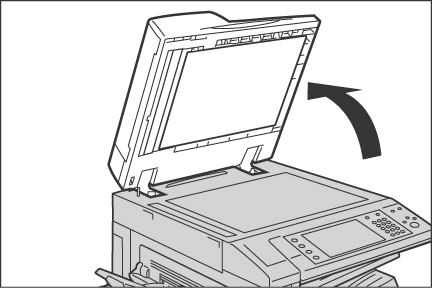

  1. 原稿送り装置を持ち上げます。



  2. 緑色のレバーを引き下げて、原稿クッションを開け、詰まっている原稿を取り除きます。



  3. 原稿クッションの左側中央を押して閉じます。



  4. 原稿送り装置を戻します。

  5. 原稿に、破れ、しわ、折れがないことを確認し、操作パネルのディスプレイに表示されているメッセージに従って、原稿をもう一度セットします。

    補足
    • 詰まっている原稿を取り除いたあとは、排出された原稿も含めて、すべての原稿をセットし直してください。読み込み済みの原稿は、自動的にスキップして読み込み前の原稿から読み込みを開始します。
    • 原稿に破れ、しわ、折れがあると、原稿詰まりや原稿破損の原因になります。このような場合は、原稿を原稿ガラスに直接セットしてコピーしてください。
