内視鏡用炭酸ガス送気装置 GW-100
内視鏡用炭酸ガス送気装置GW-100は内視鏡を使用して消化器管腔内を観察する時に空気の代わりに生体吸収性に優れている炭酸ガスを送気する装置です。GW-100を使用することにより、検査中の患者さんの膨満感からくる苦痛を緩和することが期待でき、よりスムーズで、安全な内視鏡検査をサポートします。
- 販売名
内視鏡用炭酸ガス送気装置 GW-100
- 認証番号
225AABZX00133000

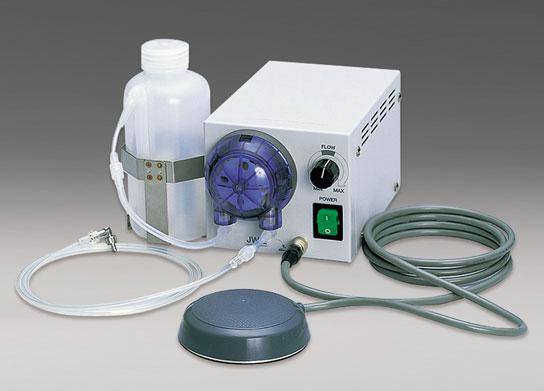

送水装置 JW-3
検査から治療まで幅広い用途に対応した送水装置
- 送水先に合わせたチューブを選択することで鉗子チャンネル、副送水チャンネル、 処置具の3種のモードに対応
- オートクレーブ滅菌対応と滅菌済単回使用の2種類のチューブラインアップ
- 高周波ナイフの先端より粘膜下層へ送液
鉗子口への送水
MODE [A]
副送水口への送水
MODE [B]
処置具への送水
MODE [C]
送水チューブはポンプヘッドのローターに巻き付けるように取り付ける構造とし、従来*1に比べてスムーズにセッティングできるようになりました。
- *1 販売名 送水装置 JW-2
高周波ナイフとの組み合わせ
処置具接続用ディスポーザブルチューブ（JT-3DT）と生理食塩液のソフトバッグを組み合わせることで高周波ナイフの先端より粘膜下層へ送液を行うことができます。
組み合わせ可能処置具
スコープとの組み合わせ
別売オプション品
（ ）内は送水装置 JW-3の付属品の数量
| 再使用可能な消耗 | 再使用禁止の消耗品（滅菌済み） | |||||
|---|---|---|---|---|---|---|
| 販売名 | 構成 | 販売名 | 構成 | |||
| 鉗子口用 MODE [A] |
鉗子口用 送水チューブ |
JT-3RC |  1本/箱（1本）
|
鉗子口用 ディスポーザブル 送水チューブ |
JT-3DC |  10本/箱
|
| 鉗子栓接続用 チューブ |
JT-3RC2 |  5本/箱（1本）
|
||||
| 副送水口用 MODE [B] |
副送水口用 送水チューブ |
JT-3RW |  2本/箱（1本）
|
副送水口用 ディスポーザブル 送水チューブ |
JT-3DW |  10本/箱
|
| 処置具接続用 MODE [C] |
－ | － | － | 処置具接続用 ディスポーザブルチューブ |
JT-3DT |  10本/箱
|
| 送水タンク | 送水タンク | WT-3JW |  2個/箱（1個）
|
－ | － | － |
仕様
| 電源 | 100V-240V ～ 50/60Hz | |
|---|---|---|
| 送水量 | 鉗子口用送水チューブ、鉗子口用ディスポーザブル送水チューブ使用時 | 400 - 700mL/min |
| 副送水口用送水チューブ、副送水口用ディスポーザブル送水チューブ使用時 | 60 - 190mL/min | |
| 処置具接続用ディスポーザブルチューブ使用時 | 80 - 190mL/min | |
| 最大送水量 | 鉗子口用送水チューブ、鉗子口用ディスポーザブル送水チューブ使用時 | 840mL/min |
| 副送水口用送水チューブ、副送水口用ディスポーザブル送水チューブ使用時 | 220mL/min | |
| 処置具接続用ディスポーザブルチューブ使用時 | 209mL/min | |
| ポンプ形式 | ぜん動式 | |
| タンク容量 | 2000mL | |
| 寸法（W×H×D） | 215×168×289mm（突起物を含まず） 215×175×334mm（送水タンクを含む） |
|
| 質量 | 3.6kg（本体） 4.0kg（空の状態の送水タンクを含む) |
|
- 販売名
内視鏡用送水送液システム
- JANコード
4547410415797
- 認証番号
30200BZX00303000
- 一般的名称
内視鏡用送水装置
| 販売名 | 添付文書 ダウンロード | 取扱説明書 ダウンロード |
|---|---|---|
| GW-100 | 内視鏡用炭酸ガス送気装置 GW-100 | 取扱説明書 |
| JW-3 | 内視鏡用送水送液システム | 取扱説明書 |
| 鉗子口用送水チューブ JT-3RC | ||
| 鉗子栓接続用チューブ JT-3RC2 | ||
| 鉗子口用ディスポーザブル送水チューブ JT-3DC | ||
| 副送水口用送水チューブ JT-3RW | ||
| 副送水口用ディスポーザブル送水チューブ JT-3DW | ||
| 処置具接続用ディスポーザブルチューブ JT-3DT | ||
| 送水タンク WT-3JW |
