転写ユニットでの紙詰まり
コンテンツID（2290）
概要
転写ユニットで紙詰まりが発生した場合は、次の手順で、詰まっている用紙を取り除きます。
手順
-
左カバー、中央カバーを開けます。
-

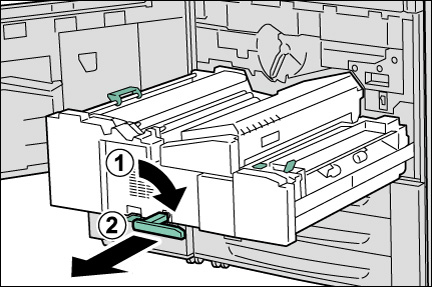

転写ユニット中央にある、緑色のレバー[2]を右方向に水平になるまで回して(①)、転写ユニットを手前に止まるところまで引き出します(②)。
用紙が丸くなって巻き込まれているときは、用紙が見える位置で一度転写ユニットを止めたあと、巻き込まれている用紙を押さえながら引き出してください。
注意転写ユニットを引き出すときは、ゆっくりと引き出してください。勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。
-
詰まっている用紙を取り除きます。
注記レバー「2d」、「2e」の用紙は、必ず、エリア「2a」、「2c」にある用紙を取り除いたあと、取り除いてください。
