スキャンキャリブレーション

コンテンツID（5030）

概要

スキャンキャリブレーションは、以下の手順で実施します。
お使いの機種によっては、表示画面が異なります。

• ① スキャナー調整（Versant 180 Pressのみ）
• ② キャリブレーションファイルの新規作成

① スキャナー調整（Versant 180 Pressのみ）

必要に応じて、スキャナー調整を実施します。

スキャナー調整ファイルの新規作成

1. サイドバーメニューの［キャリブレーション］→［スキャナー調整］を選択します。



2. （新規）をクリックします。

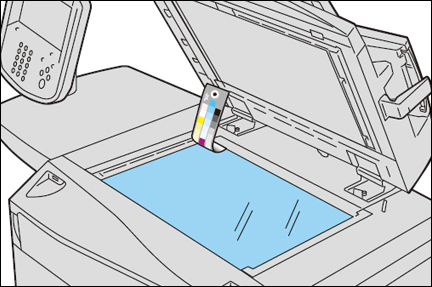

3. Color Scale Targeのおもて面を下に向けて、長辺と原稿ガラスの左辺を合わせて置きます。



4. ［スキャン］をクリックします。



   Color Scale Targetがスキャンされ、スキャナー調整ファイルが作成されます。

5. 必要に応じて［ファイル名］、および［コメント］を入力し、［保存］をクリックします。

   補足

   ［ファイル名］には48文字、［コメント］には80文字まで入力できます。

   　　　　

② キャリブレーションファイルの新規作成

用紙トレイ、またはプリントに適用するキャリブレーションファイルを作成します。

作成したキャリブレーションファイルは、プリント時にジョブプロパティで選択できます。

1. サイドバーメニューの［カラーリソース］→［キャリブレーション］を選択します。



2. （新規）をクリックします。

3. ［スキャナー］をクリックします。



   補足

   リンクメニューの［設定］→［システム設定］→［キャリブレーション設定］→［測色装置の選択設定］で、［通常使用する測色装置を登録する］にチェックが付いているときは、読み取り装置は［測色装置の選択設定］で設定されている装置が使用され、手順4に進みます。
   ［キャリブレーション設定］については、『GX Print Serverユーザーズガイド - サーバー設定編』の「4.7 キャリブレーション設定」を参照してください。

   安定したスキャンを行うため、プリンターの電源を入れた直後、または節電モードを解除した直後は、10分が経過したあとに実施することをお勧めします。

4. 各項目を設定し、［次へ］をクリックします。



   • 原稿タイプ
     スクリーン線数を選択します。
   • キャリブレーションターゲット
     このキャリブレーションで最終目的とするキャリブレーションターゲットを選択します。
     ［選択］をクリックして、キャリブレーションターゲットファイルを選択します。
     デフォルトでは、紙質によって2種類のキャリブレーションターゲットを用意しています。
     • コート紙（M2）
       コート紙用のキャリブレーションターゲットです。
     • 非コート紙（M2）
       非コート紙用のキャリブレーションターゲットです。
     補足

     • ［非コート紙（M2）］はJ紙で82g/㎡を、［コート紙（M2）］はOSコート紙Wで127g/㎡を想定しています。使用する紙質に、より近いキャリブレーションターゲットを選択してください。

     • 独自のキャリブレーションターゲットを作成して登録している場合は、それらのキャリブレーションターゲットを選択できます。
       キャリブレーションターゲットの設定方法については、『GX Print Serverユーザーズガイド - カラー調整編』の「3.3 キャリブレーションターゲットファイルの設定」を参照してください。

   • 用紙トレイ
     キャリブレーションチャートをプリントする用紙トレイを選択します。選択する用紙トレイには、キャリブレーション対象用紙をセットしてください。
     非コート紙、コート紙、キャストコート紙、マットコート紙以外の用紙種類は使用できません。
     補足

     用紙トレイにA4サイズ以上の用紙をあらかじめセットしておいてください。

     スキャンの用紙サイズ検知が可能な用紙サイズで、チャートをプリントしてください。
     例：プリンター本体の操作用UIの［サイズ検知切り替え］で、［インチ系］が選択されている ときは、A4サイズのチャートを読み取れません。

5. キャリブレーションチャートをプリントする場合は、 ［部数］と［排出先］を選択し、［プリント］をクリックします。




6. キャリブレーションチャートがプリントされたら、［次へ］をクリックします。

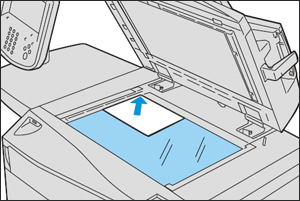

7. キャリブレーションチャートのおもて面を下に向けて、原稿ガラスの左奥に矢印が向くように置きます。



8. キャリブレーションチャートの上に、チャートと同じサイズの白紙を5枚以上重ねて置きます。

9. Versant 180 Pressの場合、［スキャナー調整ファイル］で［ファイルを選択］を選択したときは、［選択］をクリックして、使用するスキャナー調整ファイルを選択します。

10. ［スタート］をクリックします。



11. ［結果表示］ダイアログボックスに表示された結果に問題がないときは、［保存と割り当て］をクリックします。

    • 単色キャリブレーション

    • 3Dキャリブレーション

      ［平均色差］、または［全域平均色差］の値、および［濃度］の青い線の形状を確認します。
      グラフをダブルクリックすると、グラフ部分が拡大表示されます。
      • 繰り返し処理（初回は［確認］）
        キャリブレーションが繰り返されます。
        作成したキャリブレーションファイルをプリントに適用して確認する場合、またはより正確なキャリブレーションファイルを作成するときに使用します。
        補足

        青い線が大きく波打ちしたり、最大点（右端）が赤い線の最大点を大きく下回ったりする場合、［平均色差］、または［全域平均色差］の値が大きい場合には、繰り返し処理を行ってください。

      • 表示結果の保存と割り当て
        繰り返し処理後の結果表示画面に表示されます。
        結果表示画面で確認した精度のキャリブレーションファイルが保存されます。
      • 保存と割り当て
        キャリブレーションが初回の場合は、繰り返し処理をせずにキャリブレーション結果が保存されます。
        繰り返し後に作成されたキャリブレーション精度を結果表示画面で確認せずに保存します。

    • 必要に応じて、［キャリブレーションファイル名］、および［コメント］を入力し、［保存］をクリックします。



      補足

      • ［キャリブレーションファイル名］には48文字、コメントには80文字まで入力できます。

      • キャリブレーションファイルを作成しただけではプリントに反映されません。プリントにキャリブレーションを反映させるには、用紙トレイまたはジョブにキャリブレーションファイルを割り当てる必要があります。

      • ［選択されている用紙トレイに割り当てる］にチェックが付いていると、ファイルの保存と同時にファイルの割り当てが行われます。チェックを外したときは、あとから割り当てることもできます。『GX Print Serverユーザーズガイド - カラー調整編』の「3.2 キャリブレーションファイルの設定」を参照してください。
