トナー回収ボトルの交換

コンテンツID(4079)

概要

プリント後にドラムに残ったトナーは、トナー回収ボトルにたまります。
トナー回収ボトルがいっぱいになると、エラー表示エリアにメッセージが表示されます。
メッセージが表示されたあと、約5,000枚*でプリントは停止します。

  • *プリント可能枚数の条件については、「消耗品」を参照してください。
注記
  • トナー回収ボトルを交換するとき、トナーがこぼれて床面などを汚すことがあります。あらかじめ、床に紙などを敷いて作業することをお勧めします。
  • 使用済みのトナー回収ボトルは、処理が必要です。弊社の営業担当または販売店にお渡しください。
  • トナー回収ボトルを交換する時は、本機の電源を入れたままの状態にしておいてください。

手順

  1. 機械が停止していることを確認し、フロントカバーを開けます。

    中央カバーを開けます

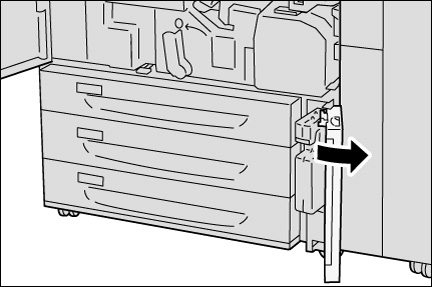

  2. トナー回収ボトルカバーを開けます。

    トナー回収ボトルを引き出します
  3. トナー回収ボトルを半分ほど引き出します。

    トナー回収ボトルを引き出します

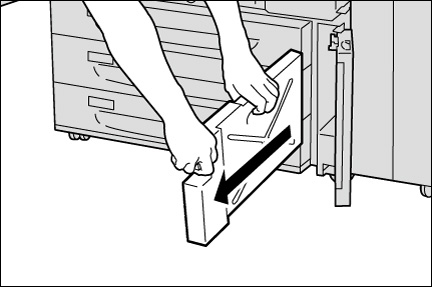

  4. トナー回収ボトルの取っ手をつかみ、回収ボトルを取り出します。

    回収ボトルを取り出します
  5. 使用済みのトナー回収ボトルを付属のポリ袋に入れます。

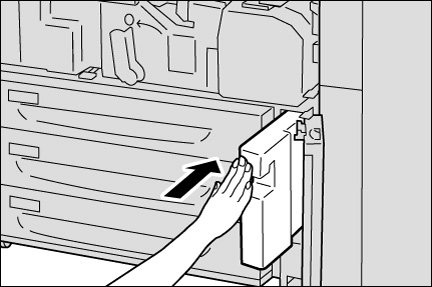

  6. 新しいトナー回収ボトルのトレイを奥まで押し込みます。

    トレイを押し込みます
  7. トナー回収ボトルカバーとフロントカバーを閉じます。
