フィニッシャーC3、ホチキスカートリッジの交換

コンテンツID(2440)

概要

注記
  • 弊社が推奨していないホチキスカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するホチキスカートリッジをご使用ください。
補足
  • 交換がうまくいっていない場合、ディスプレイに交換を促すメッセージが表示されたままになります。その場合は、もう一度手順に従ってカートリッジをセットし直してください。
  • ホチキスカートリッジを注文するときは、弊社のカストマーコンタクトセンターまたは販売店に連絡してください。

手順

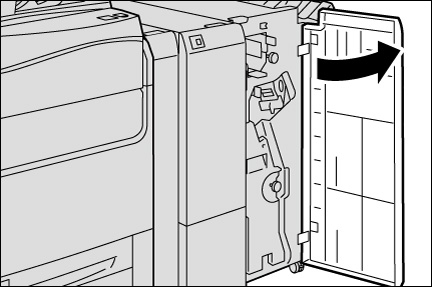

  1. 機械が停止していることを確認し、フィニッシャーのフロントカバーを開けます。

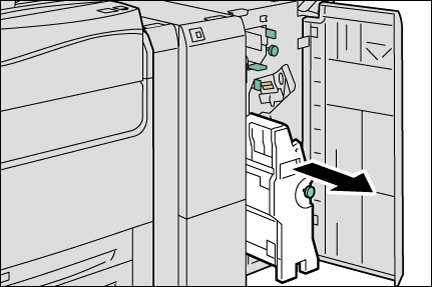

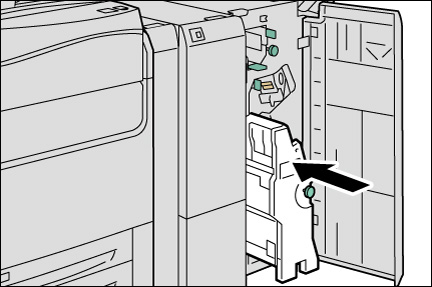

  2. ホチキスカートリッジホルダーのレバー[R1]を持って、ホチキスカートリッジホルダーを右端(手前)へ引き寄せます。

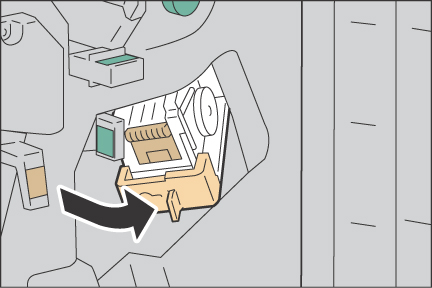

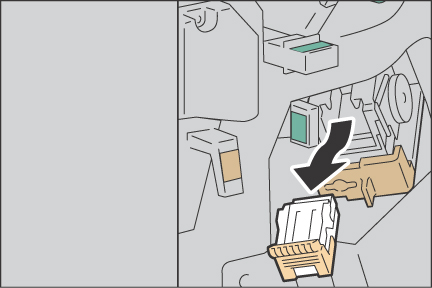

  3. オレンジ色のレバーを持って、ホチキスカートリッジを取り出します。



    補足
    • ホチキスカートリッジはしっかりセットされています。取り出すときは、強めにホチキスカートリッジを引いてください。
    • 65 枚ホチキスカートリッジを装着している場合は、オレンジ色のレバーを下方向に倒して、ホチキスカートリッジを引き出してください。

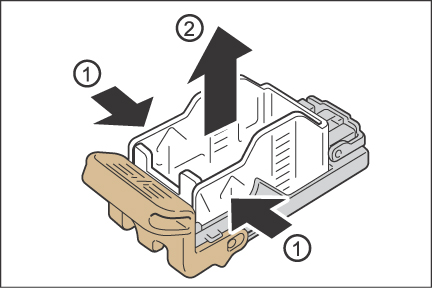

  4. 空になった針ケースの左右をつまみ(1)、図のようにカートリッジから取り出します(2)。




    注記

    • 針ケースにホチキス針が残ってる場合は、針ケースを取り出すことはできません。無理に針ケースを取り出そうとすると故障の原因になります。

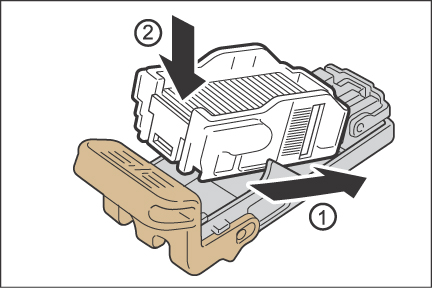

  5. ホチキスカートリッジに新しい針ケースを挿入し(1)、後方を押してセットします(2)。



  6. ホチキスカートリッジのオレンジ色のレバーを持って、元の位置に戻し、カチッと音がするまで押し込みます。



  7. フィニッシャーのフロントカバーを閉じます。

    補足
    • フィニッシャーのフロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。



中とじフィニッシャーC3ホチキスカートリッジの交換



手順

  1. 機械が停止していることを確認し、フィニッシャーのフロントカバーを開けます。



  2. 中とじユニットを引き出します。

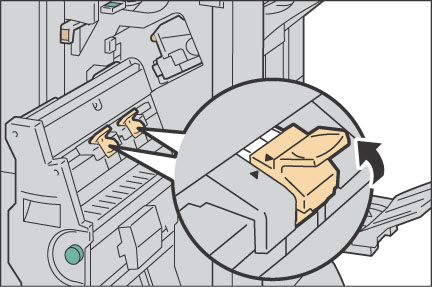

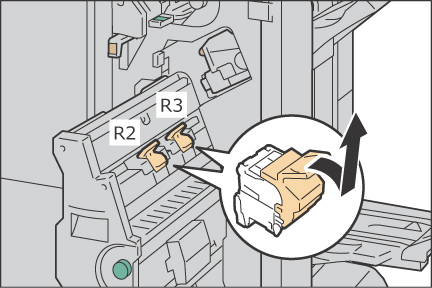

  3. 中とじホチキスカートリッジ([R2]または[R3])のレバーを持ち、下方向に倒してから、上に引いて取り出します。

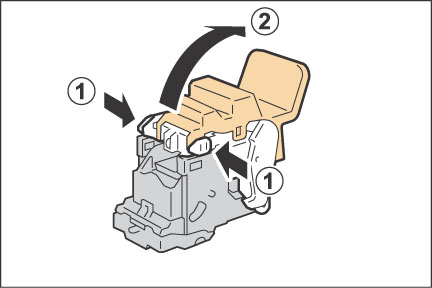

  4. 中とじホチキスカートリッジの左右にあるオレンジ色のボタンを押して(1)、カバーを開きます(2)。

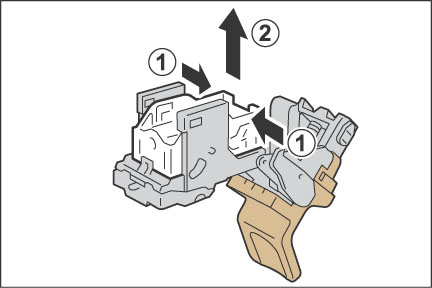

  5. 空になった針ケースの左右をつまみ(1)、カートリッジから取り出します(2)。




    注記

    • 針ケースにホチキス針が残ってる場合は、針ケースを取り出すことはできません。無理に針ケースを取り出そうとすると故障の原因となります。
  6. 新しい針ケースを挿入し(1)、後方を押してセットします(2)。

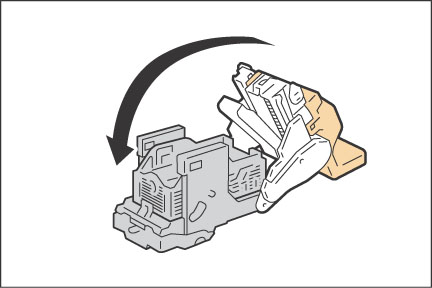

  7. カバーを閉じます。



  8. 中とじホチキスカートリッジを元の位置に戻します。

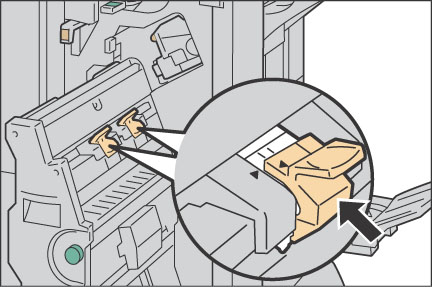

  9. 軽く押し上げて、カチッと音がするのを確認します。



    補足
    • 中とじホチキスカートリッジの[]と中とじユニットの[]が合うように戻してください。
  10. 中とじユニットを元の位置に戻します。



  11. フィニッシャーのフロントカバーを閉じます。

    補足
    • フィニッシャーのフロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
