コロトロンの交換
コンテンツID（4320）
概要
コロトロンの交換時期になると、エラー表示エリアにメッセージが表示されます。メッセージが表示されたら、指示された色のコロトロンを交換してください。
交換せずにプリントし続けると、画質が低下することがあります。
コロトロンを交換するときは必ず保護カバーを使用して作業してください。保護カバーを使用しない場合、正しく装着されず、エラーが表示されたり、画質が低下することがあります。
注記
コロトロンを交換するときは、プリンターの電源を入れたままの状態にしておいてください。電源を切ると、コロトロンを交換したことをプリンターが認識できません。
仕様
| 消耗品の種類 | 商品コード | 形態 | プリント可能枚数 |
|---|---|---|---|
| コロトロン | CT400031 | 1個/1箱 | 約1,600,000枚 A4、片面の連続プリントの場合 |
手順
-

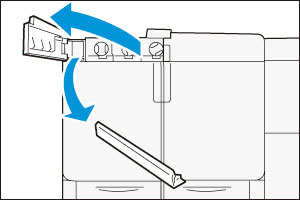

左トナーカバーを開け、ポケットから保護カバーを取り出します。
補足保護カバーは、2個収納されています。
-

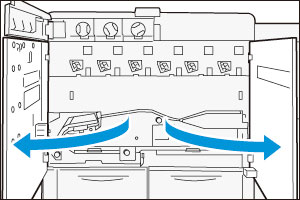

本体タワー部のカバー（左右）を開けます。
-

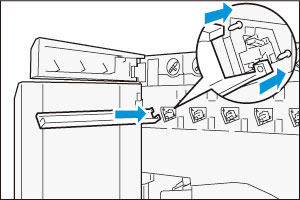

メッセージに表示されている色のコロトロン横の突起部（２箇所）に保護カバーを差し込みます。
補足ラベル記号は次の通りです。
- K：ブラック
- Y：イエロー
- M：マゼンタ
- C：シアン
- CLR：クリア
- TX：テクスチャード紙
- GLD：ゴールド
- SLV：シルバー
- WHT：ホワイト
-

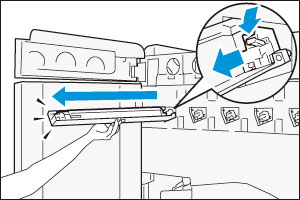

コロトロンのツマミを挟みながら、保護カバーに沿って、コロトロンが保護カバーの端に突き当たるまで、ゆっくり手前に引き出します。
補足- コロトロンは、「カチッ」と音がするまで確実に引き出してください。
- 使用済みのコロトロンは、保護カバーに入れたままの状態で、弊社、または販売店にお渡しください。
-
新しいコロトロンを箱から取り出し、突起部（2箇所）に保護カバーを差し込みます。
補足新しいコロトロンには、保護カバーが付属しています。
-
ツマミをはさみながら、保護カバーに沿ってコロトロンをいっぱいまで差し込みます。
補足コロトロンは、「カチッ」と音がするまで確実に差し込んでください。

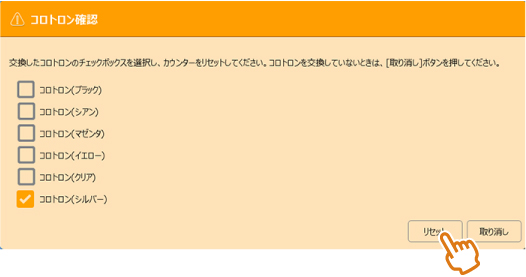

プリンター操作画面にコロトロン確認ウィンドウが表示されます。
-
交換したコロトロンのチェックを付け、［リセット］をクリックします。
カウンターがリセットされるとともに、清掃が開始されます。
注記コロトロンを交換したあとは、必ずカウンターをリセットしてください。
-
保護カバーをポケットに収納し、カバーを閉じます。
