本体タワー部の清掃

コンテンツID（4230）

概要

注記

奥側や下側が狭くなっていますので、ケガや指挟みに十分注意してください。
清掃中はローラーを押さないでください。ローラーを押すと、ローラーが脱落することがあります。

本体タワー部のカバー内部にあるレバー内側の板金とローラーを清掃します。

板金とローラーを清掃します

手順

本体タワー部のカバー（左右）を開けます。

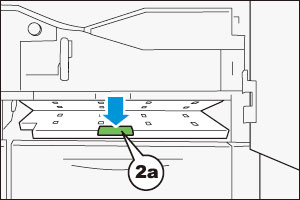

右側にあるレバー「2a」を下方向に開きます。

補足
レバー「2a」を開く前に、レバー「2b」が閉じていることを確認してください。レバー「2b」を開いたままレバー「2a」を開くと、レバー「2b」が破損するおそれがあります。

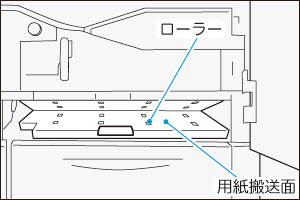

レバー「2a」の内側を清掃します。

ローラーの清掃（レバー「2a」）
1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。
紙粉の清掃（レバー「2a」）
補足
紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。
1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

  補足
  対象範囲が広いため、拭き取り後は、拭き残しがないかを確認してください。
レバー「2a」を戻します。
中央にあるレバー「2b」を右方向に開きます。

補足
レバー「2b」を開く前に、レバー「2a」が閉じていることを確認してください。レバー「2a」が開いているときは、レバー「2b」を開けません。
レバー「2b」の内側を清掃します。
ローラーの清掃（レバー「2b」）
1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。
紙粉の清掃（レバー「2b」）
補足
紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

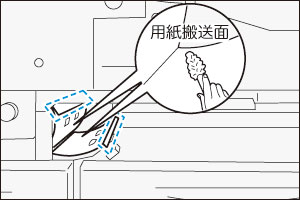

1. 用紙搬送面に付着する紙粉を軽く拭き取ります。
2. 用紙搬送面の側面（点線枠内）に付着する紙粉を軽く拭き取ります。

  補足
  わん曲している搬送面とその側面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。
レバー「2b」を戻します。

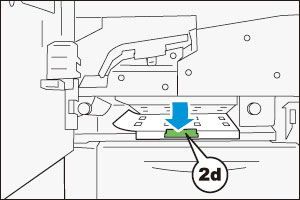

左側にあるレバー「2d」を下方向に開きます。
レバー「2d」の内側を清掃します。
ローラーの清掃（レバー「2d」）
1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。
紙粉の清掃（レバー「2d」）
補足
紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

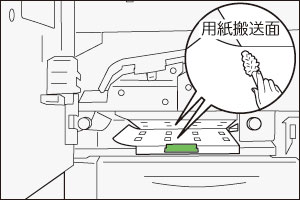

1. 用紙搬送面（上下）に付着する紙粉を軽く拭き取ります。
  補足
  - わん曲している搬送面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。
  - 対象範囲が広いため、拭き取り後は、拭き残しがないかを確認してください。

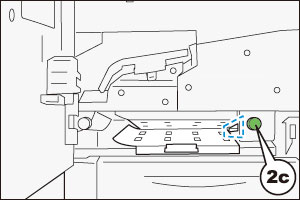

2. レバー「2c」の左側面（点線枠内）に付着する紙粉を軽く拭き取ります。
レバー「2d」を戻します。

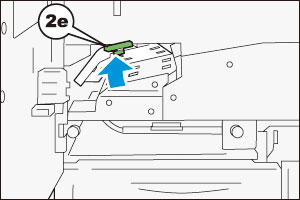

左側にあるレバー「2e」を上方向に開きます。

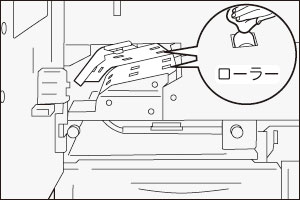

レバー「2e」の内側を清掃します。

補足
紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

紙粉の清掃（レバー「2e」）

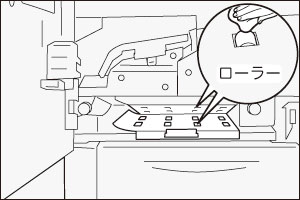

1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。
紙粉の清掃（レバー「2e」）
補足
紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。
1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

  補足
  わん曲している搬送面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。
レバー「2e」を戻します。
左側にあるレバー「2g」を左方向に開きます。

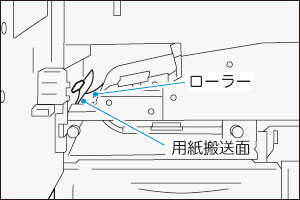

レバー「2g」の内側を清掃します。

ローラーの清掃（レバー「2g」）
1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。
紙粉の清掃（レバー「2g」）
補足
紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。
1. 用紙搬送面に付着する紙粉を軽く拭き取ります。

  補足
  わん曲している搬送面は、特に紙粉がたまりやすい箇所です。拭き取り後は、拭き残しがないかを確認してください。
レバー「2g」を戻します。
カバーを閉じます。
