レバー「6d」での紙づまり

コンテンツID（2710）

概要

本体排出部で紙づまりが発生した場合は、次の手順で、つまっている用紙を取り除きます。

手順

1. 本体排出部のカバー（左右）を開けます。




2. レバー「6」をロック解除（鍵印が開いているマーク）の方向に回します。

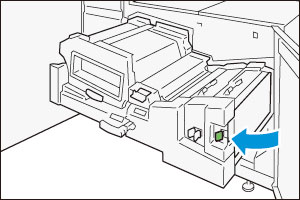

3. レバー「6」を握り、冷却ユニットをいっぱいまで引き出します。

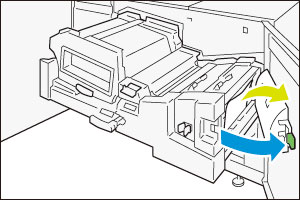

4. レバー「6d」を右方向に開き、つまっている用紙を取り除きます。




5. レバー「6d」を戻します。




6. 冷却ユニットをゆっくりといっぱいまで押し込みます。

   レバー「6」をロック（鍵印が閉じているマーク）の方向に回します。




7. カバーを閉じます。
