レバー「6a」、レバー「6b」での紙づまり

コンテンツID（2690）

概要

本体排出部で紙づまりが発生した場合は、次の手順で、つまっている用紙を取り除きます。

手順

1. 本体排出部のカバー（左右）を開けます。




2. レバー「6」をロック解除（鍵印が開いているマーク）の方向に回します。




3. レバー「6」を握り、冷却ユニットをいっぱいまで引き出します。

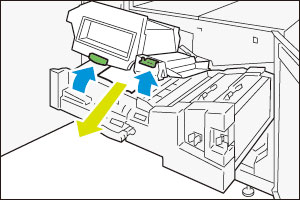

4. レバー「6a」、レバー「6b」を上方向に開き、レバー「6a」、レバー「6b」が両方開いた状態で、つまっている用紙を取り除きます。

   注記

   • レバー「6a」、レバー「6b」を両方同時に引き上げて用紙を取らないと、ベルトに傷が付き、画質低下の原因となるおそれがあります。
   • 上側のベルトユニットの用紙走行部に、用紙が貼り付いていることがあります。忘れずに確認し、取り除いてください。

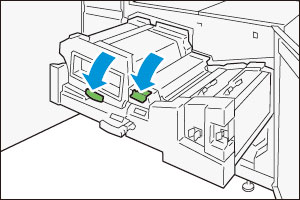

5. レバー「6a」、レバー「6b」を戻します。

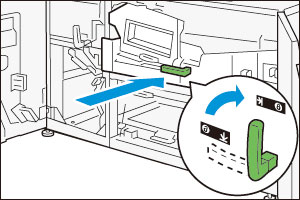

6. 冷却ユニットをゆっくりといっぱいまで押し込みます。

   レバー「6」をロック（鍵印が閉じているマーク）の方向に回します。




7. カバーを閉じます。
