レバー「7g」での紙づまり

コンテンツID（2630）

概要

本体排出部で紙づまりが発生した場合は、次の手順で、つまっている用紙を取り除きます。

手順

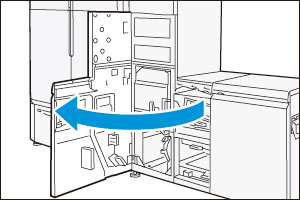

1. 本体排出部の左カバーを開けます。

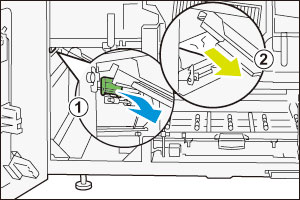

2. 定着器の下、左側面奥にあるレバー「7g」を下方向に開き（①）、つまっている用紙を取り除きます（②）。

   補足

   レバー「7g」を開く前に、レバー「7d」、レバー「7f」が閉じていることを確認してください。レバー「7f」が開いているときは、レバー「7g」を開けません。

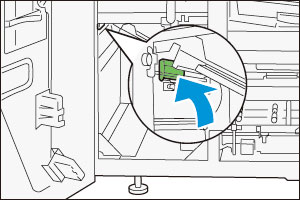

3. レバー「7g」を戻します。




4. カバーを閉じます。
