定着部での紙づまり

コンテンツID（2610）

概要

本体排出部で紙づまりが発生した場合は、次の手順で、つまっている用紙を取り除きます。

手順

1. 本体排出部の左カバーを開けます。




2. レバー「5」をロック解除（鍵印が開いているマーク）の方向に回します。




3. レバー「5」を握り、定着器をいっぱいまで引き出します。

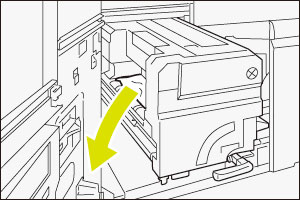

4. 定着器の左側から、つまっている用紙を取り除きます。




5. 用紙が取りづらい場合は、定着器の右側にある透明なプラスチックカバーのハンドルを引き上げながら（①）、つまっている用紙を取り除きます（②）。

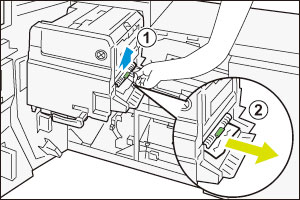

6. 定着器をゆっくりといっぱいまで押し込みます（①）。

   レバー「5」をロック（鍵印が閉じているマーク）の方向に回します（②）。




7. カバーを閉じます。
