レバー「3a」での紙づまり

コンテンツID（2570）

概要

本体タワー部で紙づまりが発生した場合は、次の手順で、つまっている用紙を取り除きます。

手順

1. 本体タワー部のカバー（左右）を開けます。




2. レバー「3」をロック解除（鍵印が開いているマーク）の方向に回します。




3. レバー「3」を握り、転写ユニットをいっぱいまで引き出します。

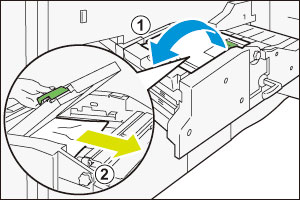

4. レバー「3a」を上方向に開き（①）、つまっている用紙を取り除きます（②）。




5. 転写ユニットをゆっくりといっぱいまで押し込みます（①）。

   レバー「3」をロック（鍵印が閉じているマーク）の方向に回します（②）。




6. カバーを閉じます。
