背面に用紙がつまったとき

コンテンツID(1040)

注意事項

警告
  • トレイを引き抜いて紙詰まり処理を行う場合には、弊社プリンターサポートデスク、または販売店にご連絡ください。お客様自身で行うと思わぬケガをする恐れがあります。
注意
  • 機械内部に詰まった用紙や紙片は無理に取り除かないでください。
    特に、定着部やローラー部に用紙が巻き付いているときは無理に取らないでください。ケガややけどの原因となる恐れがあります。ただちに電源スイッチを切り、弊社のプリンターサポートデスク、または販売店にご連絡ください。
重要

手順

液晶ディスプレイに[カミヅマリ ウシロ]と表示されたときは、バックカバー(背面排紙トレイ)内に用紙がつまっています。用紙づまりの処置方法について説明します。

  1. 電源をオンにしたまま、本製品の熱が冷めるまで10分以上待つ
    本製品の電源がオフの場合は、を押してオンにし、10分以上待ちます。

  2. バックカバー(背面排紙トレイ)を開く



    警告
    • 機械に貼ってあるラベルの警告や説明には必ず従ってください。
      特に「高温注意」「高圧注意」のラベルが貼ってある箇所には、絶対に触れないでください。やけどや感電の原因となる恐れがあります。

          本製品内部(背面)

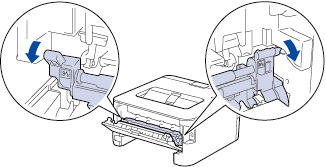

  3. 左右の青色のつまみを手前に引き、定着ユニットカバーを開く



  4. 定着ユニットからつまった用紙を取り除く
    両手でゆっくり引き出してください。



    補足
    • ペンやはさみのような先のとがったもので用紙を取り除かないでください。
    • つまった用紙を取り除いたときに用紙が破れた場合は、本製品の内部に用紙が残っていないかを確認してください。
  5. 元の状態に戻す

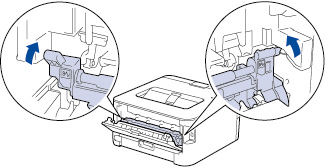

    1. 定着ユニットカバーを閉じる
      左右の青色のつまみが上がり固定されたことを確認してください。



    2. バックカバー(背面排紙トレイ)を閉じる
