ドラムカートリッジの交換

コンテンツID(2040)

注意事項

警告
  • こぼれたトナーを電気掃除機で吸い取らないでください。本製品内およびトナーカートリッジ等に付着したトナーを電気掃除機で吸引することもおやめください。掃除機を用いると、掃除機内部のトナーが、電気接点の火花などにより、発火または爆発する恐れがあります。床などにこぼしたトナーは、ほうきで掃き取るか、または石けん水を湿らした布などで拭き取ってください。大量にこぼれた場合、弊社プリンターサポートデスク、または販売店にご連絡ください。
  • トナーカートリッジやドラムカートリッジは、絶対に火中に投じないでください。トナーカートリッジやドラムカートリッジに残っているトナーが発火または爆発する可能性があり、火傷の恐れがあります。使い終わった不要なトナーカートリッジやドラムカートリッジは弊社にて回収いたしますので、必ず弊社プリンターサポートデスク、または販売店にご連絡ください。
注意
  • ドラムカートリッジやトナーカートリッジは幼児の手が届かないところに保管してください。幼児がトナーを飲み込んだ場合は、ただちに医師に相談し指示を受けてください。
  • ドラムカートリッジやトナーカートリッジを交換する際は、トナーが飛散しないように注意してください。また、トナーが飛散した場合は、トナーが皮膚や衣服に付いたり、トナーを吸引したり、または目や口に入らないように注意してください。
  • 次の事項に従って、応急処置をしてください。
    • トナーが皮膚や衣服に付着した場合は、石けんを使って水でよく洗い流してください。
    • トナーが目に入った場合は、目に痛みがなくなるまで15分以上多量の水でよく洗い、必要に応じて医師の診断を受けてください。
    • トナーを吸引した場合は、新鮮な空気のところへ移動し、多量の水でよくうがいをしてください。
    • トナーを飲み込んだ場合は、飲み込んだトナーを吐き出し、水でよく口の中をすすぎ、多量の水を飲んでください。すみやかに医師に相談し指示を受けてください。
重要
  • ドラムカートリッジ、トナーカートリッジを本製品から取り外した場合は、あらかじめ平らな場所に新聞紙などを用意し、その上に置いてください。トナーが飛び散ることがありますので、汚れてもよい紙を用意してください。
  • 使用済みのトナーカートリッジにはトナーの粉が残っている場合があるので、取り扱いには注意してください。
  • 使用済みのドラムカートリッジを交換する場合は、トナーの粉が残っていることがあるので、取り扱いには注意してください。
  • ドラムカートリッジとトナーカートリッジの取り扱いには細心の注意を払ってください。万一、トナーが飛び散って手や衣服が汚れた場合は、すぐに拭き取るか冷たい水で洗い流してください。
  • 開封したドラムカートリッジが直射日光や過度の室内光を受けると、カートリッジが損傷することがあります。
  • 本機は、純正消耗品を使用しているときに印刷品質や本機の性能がもっとも安定するように設計されています。
  • 純正品と異なる仕様の消耗品を使用された場合、プリンター本来の性能を発揮できない場合や、本機が仕様外の消耗品を使用時に故障したときに有償修理となる場合があります。
  • 純正品をご使用いただけますと、万一のトラブルのときも安心してサポートを受けることができます。本来の性能を得るためにも、純正品の使用をお勧めします。
  • 新しいトナーカートリッジの保護カバーを取り外した後、トナーカートリッジをドラムカートリッジに取り付けてください。
  • 最良の性能を発揮させるために、富士ゼロックス純正のドラムカートリッジおよびトナーカートリッジを使用してください。本製品は、清潔でちりやほこりが発生せず、適度の換気が行われている環境において使用してください。

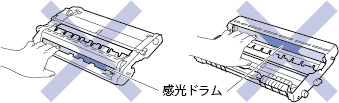

  • 印刷品質の劣化を防止するため、イラストの青色の部分には触れないようしてください。
    トナーカートリッジ
    トナーカートリッジ

    ドラムカートリッジ
    ドラムカートリッジ

注記
  • ドラムカートリッジは、本製品に取り付ける直前に開封してください。
  • 使用済みのドラムカートリッジを廃棄するときは、プラスチックバッグに入れ、しっかりと封をして、粉末がドラムカートリッジからこぼれないようにしてください。弊社または販売店にお渡しいただき、当社の回収・リサイクル活動にご協力ください。なお、お客様で処理される場合は、地域の規則に従って廃棄してください。
  • 新品のトナーカートリッジが入っていた袋をご利用ください。

手順

注記
  • ドラムカートリッジの交換は、電源が入っている状態で行ってください。
  • 操作パネルの左にある表示部で、該当するドラムカートリッジの位置(C、M、Y、K)を確認してから、交換してください。
  • ドラムカートリッジには、ドラムカートリッジ カラー(CMY)とドラムカートリッジ ブラック(K)の2種類があります。プリンターに向かって奥側からイエロー(Y)、マゼンタ(M)、シアン(C)、ブラック(K)です。
  1. 手差しトレイを閉じる
    手差しトレイに用紙がセットされている場合は取り除き、手差しトレイを閉じます。

    注記
    • 手差しトレイを閉じるとき、プリンター本体との間に指を挟まないように注意してください。
  2. フロントカバーを開ける
    Aレバーを押し上げて、フロントカバーを開けます。

    フロントカバーを開ける

  3. カバーを開ける
    排出トレイカバーの右手前のCレバーを持ち、静かにカバーを開けます。

    カバーを開ける

    注記
    • カバーは90度以上開きます。止まるところまで完全に開けてください。
    • 中間転写ユニットの表面(黒のフィルム)には触らないでください。
  4. 排出トレイカバーを固定する
    排出トレイカバーの右側についている倒れ防止アームの上先端を手前に外し、本機右側の溝に差し込んで、排出トレイカバーを固定します。

    排出トレイカバーを固定する

    注記
    • 長時間カバーを開けたままにすると、ドラムカートリッジが光で劣化する可能性があります。10分以内を目安にカバーを閉めるようにしてください。
    • ドラムカートリッジの交換直後に濃い横帯や濃度のムラが発生したときは、1日程度、本機を休ませてください。
  5. 新しいトナーカートリッジを取り付ける
    メッセージに表示されているドラムカートリッジを両手で図のように静かに持ち上げて取り出します。
    ここでは、ドラムカートリッジK(ブラック)を例に説明します。

    新しいトナーカートリッジを取り付ける

    注記
    • ドラムカートリッジに付着したトナーに触れないように注意してください。
  6. 使用済みドラムカートリッジをしまう
    使用済みドラムカートリッジは、新しいドラムカートリッジに同梱されているポリ袋に入れ、
    新しいドラムカートリッジを取り出したあと、その箱にしまいます。

    注記
    • 箱から取り出したドラムカートリッジは、立てた状態で置かないでください。
  7. 新しいドラムカートリッジの包装紙をはがす

    新しいドラムカートリッジの包装紙をはがす

    注記
    • 包装紙をはがすときに、ドラム面に触れないようにしてください。
    補足
    • はがされた包装紙は、ドラムカートリッジの箱にしまってください。
  8. 新しいドラムカートリッジを取り付ける
    新しいドラムカートリッジを左右の溝に合わせて平行に挿入して、取り付けます。

    新しいドラムカートリッジを取り付ける

    補足
    • ドラムカートリッジをセットしにくい場合は、手順9、手順10に進んで一度排出トレイカバーを閉め、もう一度手順3からやり直してください。
  9. 倒れ防止のアームを元に戻す

    倒れ防止のアームを元に戻す

    注記
    • 倒れ防止アームを元に戻すときには、倒れ防止アームが溝にしっかりと固定されていることを確認してください。
  10. カバーを閉じる
    排出トレイカバーを静かに手前に倒したあと、カバー中央部を上から押して閉じます。
    トナーカバーを閉じ、続いてフロントカバーを閉じます。

    カバーを閉じる

    注記
    • 排出トレイカバーを閉じるとき、中間転写ユニットの表面(黒のフィルム)には触らないでください。
    • 排出トレイカバーを閉じるとき、トナーカバーを持たないでください。
    • 排出トレイカバーとフロントカバーを閉じるとき、カバーとプリンター本体の間に指を挟まないように注意してください。
