本体内部の清掃

コンテンツID（2020）

手順

本体内部（LEDプリントヘッド部）の清掃について説明します。

コピーやプリントに筋が出るなど画質に影響がある場合は、LEDプリントヘッド部を清掃してください。

本機が停止していることを確認し、フロントカバーを開けます。

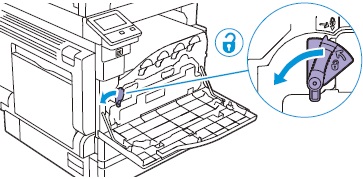

ロックレバーを反時計回りに回します。
トナー回収ボトルのロックを解除します。
トナー回収ボトルをゆっくりと取り出し、トナーがこぼれないように、本機に接していた面を上に向けます。
注記
- トナー回収ボトルを取り出す際に、落とさないように注意してください。
- トナー回収ボトルの図に示した箇所を触らないようにしてください。トナーで手が汚れるおそれがあります。
- トナー回収ボトルを図のように置かないでください。トナーが飛び散る原因になります。
フロントカバー裏側から清掃棒を取り外します。
ドラムカートリッジの穴のいずれかに、清掃棒を止まるまで差し込んでから、引き抜きます。
補足
- パッドの付いた面を上にして、清掃棒を差し込んでください。
- 清掃棒を何度も出し入れする必要はありません。
残りの3つの穴に対しても、手順6を繰り返します。
清掃棒をフロントカバー裏側に戻します。
トナー回収ボトルの下部の2か所のくぼみを本機の突起部に合わせ、トナー回収ボトルを本機にセットします。
トナー回収ボトルを、「カチッ」と音がするまで押し込みます。

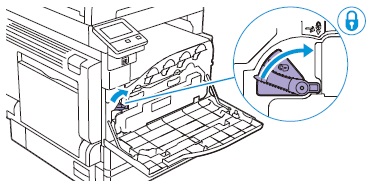

ロックレバーを時計回りに回します。
フロントカバーを閉じます。
