ドラムカートリッジを交換したい
コンテンツID(1990)
概要
ドラムカートリッジの交換方法について説明します。スポット保守契約のお客さまのみ実施してください。
![](/fb/support/mf/common/images/caution_mark.gif)
- ドラムカートリッジを絶対に加熱したり、表面をはがしたりしないでください。健康を害する原因となるおそれがあります。
- 不要となりましたドラムカートリッジ、トナーカートリッジは適切な処理が必要です。ドラムカートリッジの容器は、無理に開けたりせず、必ず弊社または販売店にお渡しください。
- ドラムカートリッジやトナーカートリッジを交換する際は、トナーが飛散しないように注意してください。また、トナーが飛散した場合は、トナーが皮膚や衣服に付いたり、トナーを吸引したり、または目や口に入らないように注意してください。
- ドラムカートリッジ、トナーカートリッジは幼児の手が届かないところに保管してください。トナーを飲み込んだ場合は、飲み込んだトナーを吐き出させ、水でよく口の中をすすがせ、多量の水を飲ませてください。すみやかに医師に相談し指示を受けてください。
【注記】
- 弊社が推奨していないドラムカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するドラムカートリッジをご使用ください。
【補足】
- ドラムカートリッジを、直射日光や室内蛍光灯の強い光に当てないでください。また、ドラムの表面に触れたり、傷を付けたりしないでください。きれいなプリントができなくなることがあります。
- ドラムカートリッジを交換するときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
- ドラムカートリッジの交換時期については、操作パネルのディスプレイに表示されるメッセージに従ってください。
手順
-
機械が停止していることを確認し、フロントカバーを開けます。
-
手差しトレイを開けます。
-

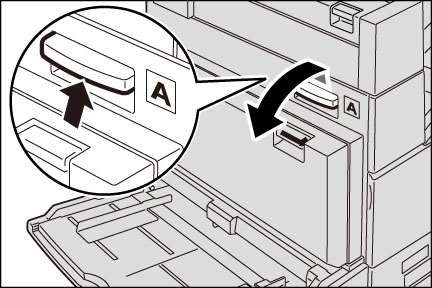

カバー[A]の右側上部にあるレバーを押し上げてロックを解除し、カバー[A]を開けます。
-

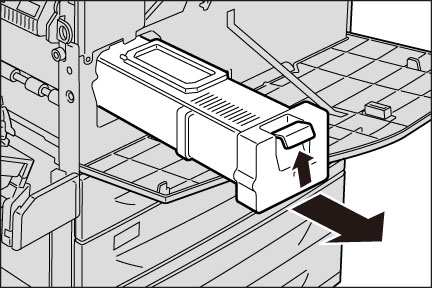

ドラムカートリッジのレバーを引き上げて、ドラムカートリッジの取っ手が持てるようになるまで、手前にゆっくり引き出します。
-
ドラムカートリッジ上部の取っ手を引き起こして持ち、ドラムカートリッジを取り出します。
【注記】- 必ず上部の取っ手を持ってドラムカートリッジを引き出してください。上部の取っ手を持たずにドラムカートリッジを引き出すと、ドラムカートリッジが抜け落ちて床を汚すことがあります。
-

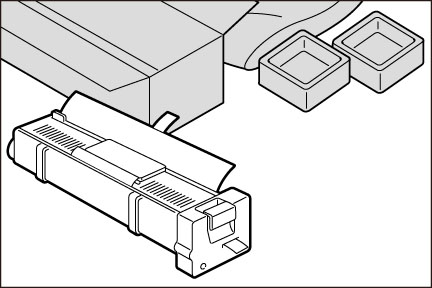

新しいドラムカートリッジを箱から取り出します。
【注記】- 新しいドラムカートリッジを立てた状態で置かないでください。
- 使用済みのドラムカートリッジは、弊社または販売店にお渡しください。
-

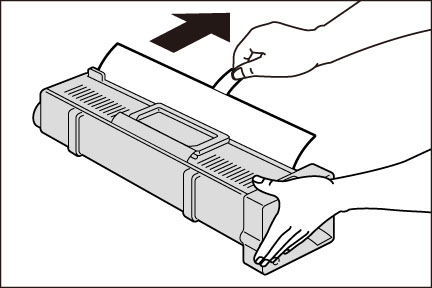

ドラムカートリッジを平らな場所に置き、保護紙に付いているテープを持って、図のように保護紙を静かに引き抜きます。
【注記】- 保護紙を引き抜くときは、水平にまっすぐ引き抜いてください。斜めに引くと、途中で紙が切れてしまうことがあります。
- 保護紙を引き抜いたあとは、ドラムカートリッジを振ったり、ドラムカートリッジに衝撃を与えたりしないでください。
-

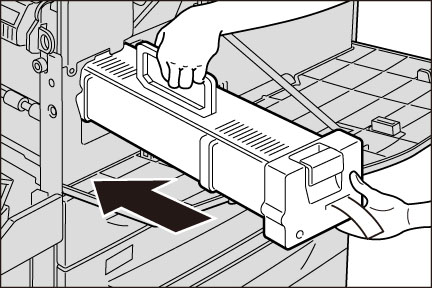

ドラムカートリッジの取っ手を持って、奥に突き当たるまでゆっくり差し込みます。
【補足】- 確実に差し込んでください。
-

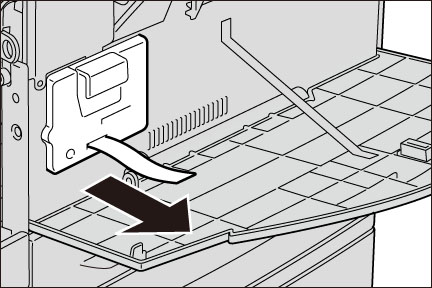

テープを、破かないように真っ直ぐ水平に引き抜きます。
【注記】- テープを引き抜くときは、平行にまっすぐ引き抜いてください。斜めに引き抜くと、途中でテープが切れてしまうことがあります。
-

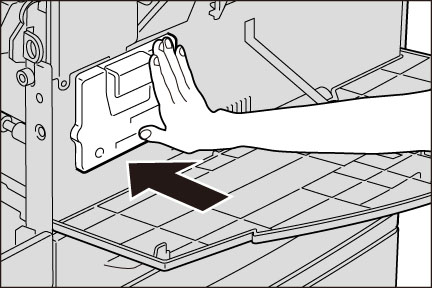

ドラムカートリッジを再度押し込みます。
-
カバー[A]をしっかり閉じます。
-
手差しトレイを閉じます。
-
フロントカバーを閉じます。
【補足】- フロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
