用紙トレイ6（大容量給紙トレイ1段）の用紙サイズを変更したい

コンテンツID（2520）

概要

用紙トレイ6（大容量給紙トレイ1段）にセットしている用紙を違うサイズの用紙と入れ替えます。

補足

用紙トレイ6（大容量給紙トレイ1段）には、定形サイズの用紙だけをセットできます。

手順

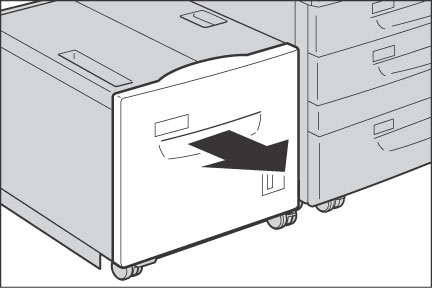

用紙トレイを、手前に止まるところまで引き出します。

注意
用紙トレイを引き出すときは、ゆっくりと引き出してください。トレイを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因になるおそれがあります。
注記
- 本機がジョブを処理しているあいだは、用紙トレイを引き出さないでください。
- 紙詰まりを防ぐため、紙質やサイズが違う用紙を重ねてセットしないでください。
- 紙詰まリや用紙セットの間違いをしないために、用紙がなくるまで包装紙から用紙を取り出さないでください。
- 節電状態のときに用紙を補給しないでください。用紙を補給するときは、<節電>ボタンを押し、<機械確認>ボタンを押してから補給してください。
- 用紙の劣化を防ぐため、用紙トレイに残っている用紙の上に用紙を補給しないでください。
用紙がセットされている場合は、用紙を取り出します。
エンドガイドを開いて（1）、奥のガイドのネジを外し（2）、ガイドを用紙トレイから外します。
ガイドの下部にある突起を、用紙サイズの穴に差し込み（1）、ガイドの上面にある用紙サイズの穴に、用紙トレイの突起を差し込んで、ネジを締めます（2）。
手前のガイドのネジを外し、ガイドを用紙トレイから外します。
ガイドの下部にある突起を、用紙サイズの穴に差し込み（1）、ガイドの上面にある用紙サイズの穴に、用紙トレイの突起を差し込んで、ネジを締めます（2）。
図のようにエンドガイドのレバーを引き上げ（1）、レバーを溝に沿って移動させながら用紙サイズに合わせて（2）、レバーを下ろします（3）。
注記
- ガイドは、用紙の幅に正しく合わせてください。ガイドの位置がずれていると、用紙が正常に搬送されず、紙詰まりの原因になることがあります。
補足
- エンドガイドの8.5″の左側の溝は使用しません。
エンドガイドを開き（1）、コピーまたはプリントする面を上にして、用紙の先端を右側にそろえてセットします（2）。
注記
- 用紙上限線を超える量の用紙をセットしないでください。紙詰まりや故障の原因になります。
エンドガイドをしっかり閉じます。
奥に突き当たるところまで、用紙トレイをゆっくりと押し込みます。
注記
- 用紙トレイを押し込むときは、ゆっくりと押し込んでください。トレイを勢いよく押し込むと、故障の原因になります。
