ドラムカートリッジ［R1］［R2］［R3］［R4］を交換したい

コンテンツID（1990）

概要

ドラムカートリッジの交換方法について説明します。

注意

ドラムカートリッジやトナーカートリッジは幼児の手が届かないところに保管してください。幼児がトナーを飲み込んだ場合は、ただちに医師に相談し指示を受けてください。
ドラムカートリッジやトナーカートリッジを交換する際は、トナーが飛散しないように注意してください。また、トナーが飛散した場合は、トナーが皮膚や衣服に付いたり、トナーを吸引したり、または目や口に入らないように注意してください。
次の事項に従って、応急措置を行ってください。
- トナーが皮膚や衣服に付着した場合は、石けんを使って水でよく洗い流してください。
- トナーが目に入った場合は、目に痛みがなくなるまで15分以上多量の水でよく洗い、必要に応じて医師の診断を受けてください。
- トナーを吸引した場合は、新鮮な空気のところへ移動し、多量の水でよくうがいをしてください。
- トナーを飲み込んだ場合は、飲み込んだトナーを吐き出し、水でよく口の中をすすぎ、多量の水を飲んでください。すみやかに医師に相談し指示を受けてください。

注記

ドラムカートリッジを、直射日光や室内蛍光灯の強い光に当てないでください。また、ドラムの表面に触れたり、傷を付けたりしないでください。きれいなプリントができなくなることがあります。
弊社が推奨していないドラムカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するドラムカートリッジをご使用ください。
ドラムカートリッジを交換するときは、本機の電源を入れたままの状態にしておいてください。電源を切ると、本機のメモリー上に蓄えられた情報が消去されます。
本機が節電状態になっている場合は、ドラムカートリッジを交換する前に操作パネルで <節電>ボタンを押し、<機械確認>ボタンを押して節電状態を解除してください。
ドラムカートリッジを交換するときは、操作パネルが点灯している場合も<機械確認>ボタンを押して正確なドラムカートリッジの状態を確認してから、交換してください。

補足

操作パネルのディスプレイに「予備の×××ドラム（RX）を用意してください。（保守を依頼）」が表示されたあとは、画像汚れが発生することがあります。
使用可能ページ数は、A4（たて置き）の用紙を使用した場合の枚数です。用紙のサイズや方向、連続プリント枚数、使用環境などによって異なりますので、あくまでも目安としてお考えください。
ドラムカートリッジの交換時期については、操作パネルのディスプレイに表示されるメッセージに従ってください。
- 印字可能枚数（ドラムカートリッジ）

手順

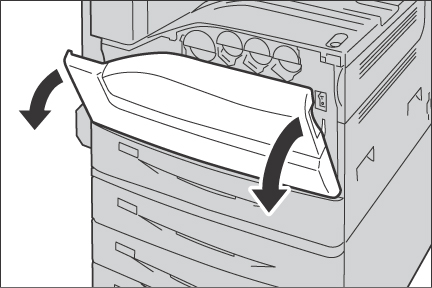

機械が停止していることを確認し、正面カバーを開けます。
正面左側にあるストッパーの上部を左側に回します。
レバーを引きロックを解除して、カバーを下ろします。
補足
- ドラムカートリッジのロックが解除されます。
メッセージに表示されている、ドラムカートリッジ（［R1］［R2］［R3］［R4］）の取っ手をつかみ、静かにドラムカートリッジ半分程度まで引き出します。
注記
- ドラムカートリッジを引き出すとき、床に落とさないように注意してください。
補足
- ここでは、［R1］の場合を例に説明します。
図のように、ドラムカートリッジの下側を支えて、ドラムカートリッジを完全に引き抜きます。
注記
- ドラムカートリッジに付着したトナーに触れないように注意してください。
新しいドラムカートリッジを箱から取り出し、同梱されているポリ袋に使用済みドラムカートリッジを入れてその箱にしまいます。
注記
- 新しいドラムカートリッジを立てた状態で置かないでください。
- 使用済みのドラムカートリッジは、弊社または販売店にお渡しください。
新しいドラムカートリッジ（保護カバー付き）を、先端（2カ所）を機械の四角い穴の中に差し込みます。
補足
- 図のように、矢印のところまで差し込んでください。
片手で保護カバーを支えながら、先端を差し込んだ状態で、黒紙を左側へ引き抜きます。
片手で保護カバーを支えながら、上部のつまみを持って前方にスライドさせます。
上部のつまみが停止するまで押し込みます。
保護カバーをゆっくり外します。
ドラムカートリッジが奥に突き当たるまで、まっすぐに押し込みます。
補足
- 保護カバーは、そのまま空箱に入れてください。
LEDプリントヘッド部内に付属している清掃棒を止まるところまでゆっくり引き出します。清掃棒は、ドラムカートリッジ（［R1］［R2］［R3］［R4］）下の清掃口にあります。
補足
- いちばん手前まで引き出すと、清掃棒に3つの丸印［●●●］が見えます。
注記
- 機械内に付属している清掃棒は引き抜かないでください。
清掃棒をいちばん奥に突き当たるまでゆっくり戻します。
補足
- 4カ所（［R1］［R2］［R3］［R4］）を、すべて往復2～3回ずつ清掃してください。
カバーを上に戻します。
補足
- カバー本体を押して、カバーが確実に閉じるのを確認してください。
ストッパーの上部を右側に回して、ロックします。
正面カバーを閉じます。
補足
- 正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
