用紙トレイ6（大容量給紙トレイ1段）の用紙サイズを変更したい

コンテンツID（2520）

概要

用紙トレイ6（大容量給紙トレイ1段）にセットしている用紙を違うサイズの用紙と入れ替えます。

手順

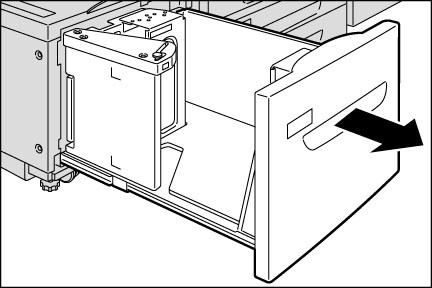

1. 用紙トレイを、手前に止まるところまで引き出します。




   注意

   用紙トレイを引き出すときは、ゆっくりと引き出してください。トレイを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。

   注記

   • 本機がジョブを処理しているあいだは、ジョブで使用している用紙トレイを引き出さないでください。
   • 紙詰まりを防ぐため、紙質やサイズが違う用紙を重ねてセットしないでください。
   • 用紙の劣化を防ぐため、用紙トレイに残っている用紙の上に用紙を補給しないでください。残っている用紙は、取り除いたあと、新しくセットした用紙の上に重ねてください。

2. 用紙がセットされている場合は、用紙を取り出します。

3. エンドガイドを開いて（1）、奥のガイドのネジを外し（2）、ガイドを用紙トレイから外します。





4. ガイドの下部にある突起を、用紙サイズの穴に差し込み（1）、ガイドの上面にある用紙サイズの穴に、用紙トレイの突起を差し込んで、ネジを締めます（2）。





5. 手前のガイドのネジを外し、ガイドを用紙トレイから外します。





6. ガイドの下部にある突起を、用紙サイズの穴に差し込み（1）、ガイドの上面にある用紙サイズの穴に、用紙トレイの突起を差し込んで、ネジを締めます（2）。





7. 下図のようにエンドガイドのレバーを引き上げ（1）、レバーを溝に沿って移動させながら用紙サイズに合わせて（2）、レバーを下ろします（3）。




   注記

   • ガイドは、用紙の幅に正しく合わせてください。ガイドの位置がずれていると、用紙が正常に搬送されず、紙詰まりの原因になることがあります。
   補足

   • エンドガイドの8.5″の左側の溝は使用しません。

8. エンドガイドを開き（1）、コピーまたはプリントする面を上にして、用紙の先端を右側にそろえてセットします（2）。




   注記

   • 用紙上限線（「MAX」の位置）を超える量の用紙をセットしないでください。紙詰まりや故障の原因になります。

9. エンドガイドをしっかり閉じます。





10. 奥に突き当たるところまで、用紙トレイをゆっくりと押し込みます。

    注記

    • 用紙トレイを押し込むときは、ゆっくりと押し込んでください。トレイを勢いよく押し込むと、故障の原因になります。

11. 用紙の種類を変更した場合は、用紙トレイに用紙種類を設定します。

    参照

    • 用紙トレイの用紙種類の設定を変更したい
