フィニッシャーD4、ホチキスカートリッジの交換

コンテンツID(2450)

概要

カートリッジの交換時期になると、メッセージが表示されます。
メッセージが表示されたら、カートリッジを交換してください。

 注意
  • まれに排出された用紙に針くずが付着される場合がありますので、指などにケガをしないように十分にご注意ください。
  • 穴があいた用紙(市販の穴あき用紙など)の穴がある位置に、ホチキスを留めないでください。飛び出した針により、ケガの原因となるおそれがあります。
注記
  • 弊社が推奨していないホチキスカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するホチキスカートリッジをご使用ください。
補足
  • 交換がうまくいっていない場合、ディスプレイに交換を促すメッセージが表示されたままになります。その場合は、もう一度手順に従ってカートリッジをセットし直してください。
  • ホチキスカートリッジを注文するときは、弊社のカストマーコンタクトセンターまたは販売店に連絡してください。

手順

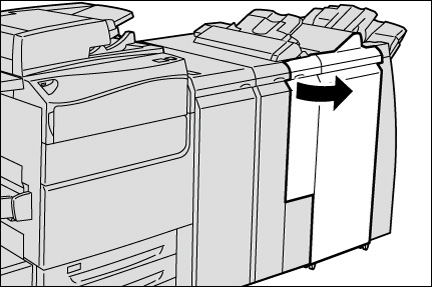

  1. 機械が停止していることを確認し、フィニッシャーの右カバーを開けます。



  2. 図の位置にあるレバー[R1]を持ちます。



  3. ユニットを引き出します。



  4. 矢印で示した位置を持ち、ユニットからホチキスカートリッジを取り出します。



  5. 新しいホチキスカートリッジを、ユニットに差し込みます。



  6. 取り出したユニットを、元の位置に差し込みます。



  7. フィニッシャーの右カバーを閉じます。

    【補足】
    • フィニッシャーの右カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。

中とじフィニシャーD4、ホチキスカートリッジの交換

手順

  1. 機械が停止していることを確認し、フィニッシャーの右カバーを開けます。



  2. レバー[R2]、[R3]を右側に押しながら(1)、ユニットを引き出します(2)。



  3. 中とじホチキスカートリッジの左右のオレンジ色の部分をつまみながら少し持ち上げて、中とじホチキスカートリッジのロックを外します。



  4. 中とじホチキスカートリッジを上に引きながら取り出します。



  5. 新しい中とじホチキスカートリッジの、左右のオレンジ色の部分を持ちながら元の位置に戻し、くぼんでいる部分を上から強く押して、カチッと音がするのを確認します。



  6. もう一方も同じように交換します。

  7. ユニットを元の位置に戻します。



  8. フィニッシャーの右カバーを閉じます。

    【補足】
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
