ランプE6が点灯したとき
コンテンツID（3506）
概要
天地トリマークリーサーで紙づまりが発生すると、プリントが中止されます。
タッチパネルディスプレイのエラー表示エリアでは、紙づまりの該当箇所が赤くなり、メッセージが表示されます。 また、装置上部のエラーランプが点灯します。点灯したランプに対応する処置を行ってください。
注記
- 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
- 紙片が本体内に残っていると、紙詰まりの表示は消えません。
- 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
- 本体内部の部品には触れないでください。印字不良の原因になります。
手順
-

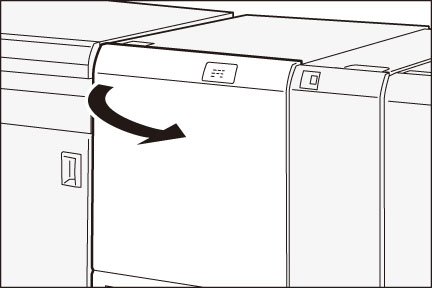

天地トリマークリーサーの上部カバーを開けます。
-

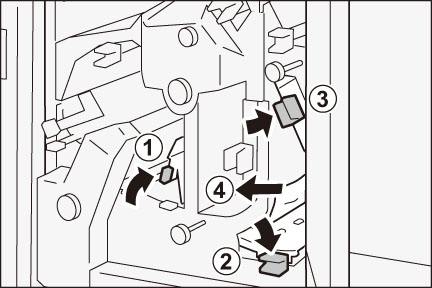

レバー「3a」を右方向（1）、レバー「4b」を下方向（2）、レバー「4c」を右方向（3）に開き、詰まっている用紙を取り除きます（4）。
-

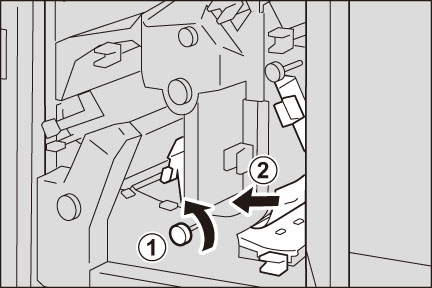

ノブ「4d」を左方向に回し（1）、詰まっている用紙を取り除きます（2）。
-

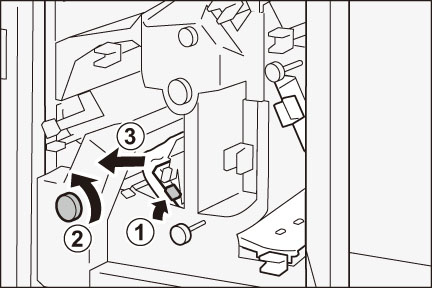

レバー「4a」を右方向に開いて（1）、ノブ「2f」を左方向に回し（2）、詰まっている用紙を取り除きます（3）。
補足- レバー「4a」は手で持ったまま、ノブ「2f」を回します。
-

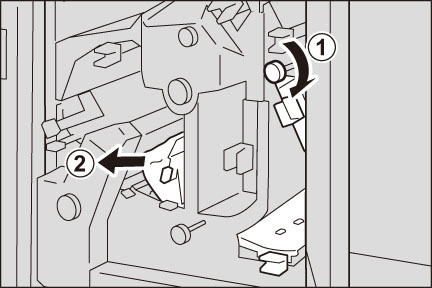

ノブ「3c」を右方向に回し（1）、詰まっている用紙を取り除きます（2）。
-

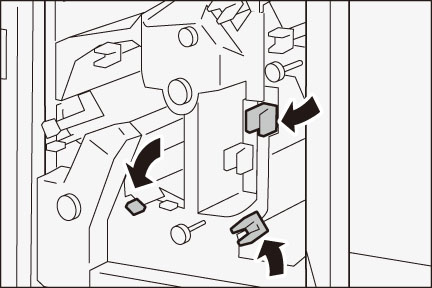

レバー「3a」、レバー「4b」、レバー「4c」を戻します。
-
カバーを閉じます。
