ランプE2が点灯したとき
コンテンツID（3502）
概要
天地トリマークリーサーで紙づまりが発生すると、プリントが中止されます。
タッチパネルディスプレイのエラー表示エリアでは、紙づまりの該当箇所が赤くなり、メッセージが表示されます。 また、装置上部のエラーランプが点灯します。点灯したランプに対応する処置を行ってください。
注記
- 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
- 紙片が本体内に残っていると、紙詰まりの表示は消えません。
- 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
- 本体内部の部品には触れないでください。印字不良の原因になります。
手順
-

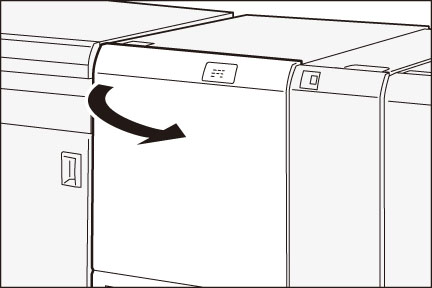

天地トリマークリーサーの上部カバーを開けます。
-

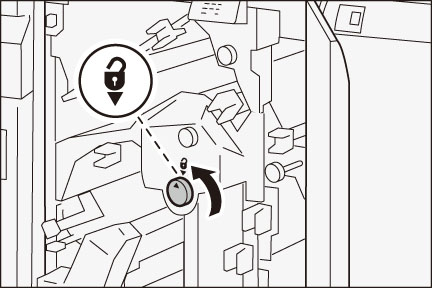

ノブ「2」を左方向に回して、ロック解除（鍵印が開いているマーク）の位置に合わせます。
-

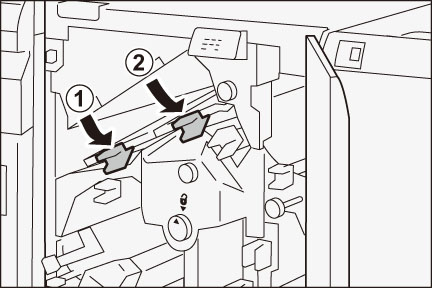

レバー「1a」を下方向（1）、レバー「1b」を下方向に開きます（2）。
-

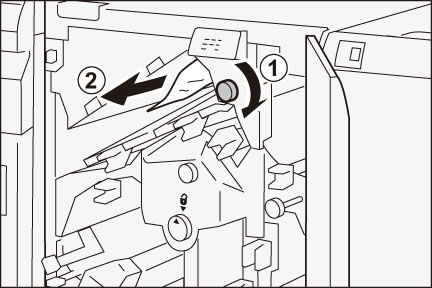

ノブ「1c」を右方向に回し（1）、詰まっている用紙を取り除きます（2）。
-

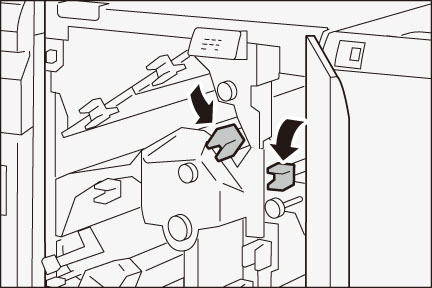

レバー「1a」、レバー「1b」を戻します。
-
用紙が取りづらい場合は、レバー「1d」を上方向（1）、レバー「2a」を左方向に開きます（2）。
-

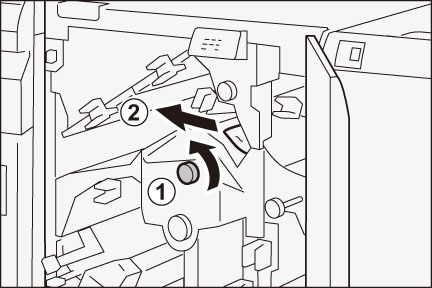

ノブ「2b」を左方向に回し（1）、詰まっている用紙を取り除きます（2）。
-
レバー「1d」、レバー「2a」を戻します。
-
カバーを閉じます。
