用紙トレイ6(大容量給紙トレイB1-S)/ 用紙トレイ6、7(大容量給紙トレイC1-DS)にセットする
コンテンツID（7016）
概要
大容量給紙トレイC1-DS(用紙トレイ6)を例に説明します。
大容量給紙トレイB1-S(用紙トレイ6)および大容量給紙トレイC1-DS(用紙トレイ7)も手順は同様です。
注記
- 非定形サイズの用紙をセットする場合、たて（Y 方向）の長さが100 ～ 181mm のときには、必ずはがきセットガイドを使用してください。はがきセットガイドを使用しないと、エラーや紙づまりが発生します。また、はがき以外の定形サイズ、たて（Y 方向）の長さが182mm 以上の非定形サイズの用紙を用紙トレイ6、7 にセットする場合は、必ずはがきセットガイドを取り外してください。はがきセットガイドを使用すると、紙づまりが発生します。
補足
- 紙づまりを起こしたり複数枚が同時に送られたりすることがあるので、用紙トレイにセットする前に、用紙をよくさばいてください。
- 大容量用紙トレイB1-S、および大容量給紙トレイC1-DS で坪量の多い用紙をセットするときは、坪量切り替えボタンを調整する必要があります。
手順
-

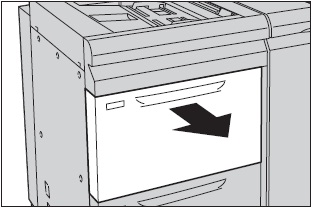

用紙トレイを、手前に止まるところまで引き出します。
注意- 用紙トレイを引き出すときは、ゆっくりと引き出してください。トレイを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。
注記- 本機がジョブを処理しているあいだは、ジョブで使用している用紙トレイを引き出さないでください。
- 紙づまりや用紙セットの間違いをしないために、用紙トレイに残っている用紙の上に用紙を補給しないでください。残っている用紙は、取り除いたあと、新しくセットした用紙の上に重ねてください。
-
用紙がセットされている場合は、用紙を取り出します。
-
コピー、またはプリントする面を上にして、用紙を矢印の方向にそろえて約100 ～500 枚セットします（①）。縦ガイドクリップを指でつまみ、用紙サイズに合わせます（②）。
-
同様に残りの用紙を矢印の方向にそろえてセットします（①）。左側の横ガイドクリップを指でつまみ、用紙サイズに合わせます（②）。
注記- 用紙上限線を超える量の用紙をセットしないでください。紙づまりや故障の原因になります。
- セットした用紙が100枚以下の場合は、ガイドが用紙に強く当たるため、用紙が変形して紙づまりの原因になることがあります。
- ガイドは、用紙の幅に正しく合わせてください。ガイドの位置がずれていると、用紙が正常に搬送されず、紙づまりの原因になることがあります。
-
奥に突き当たるところまで、用紙トレイをゆっくりと押し込みます。
