倍率の調整

コンテンツID（1023）

概要

用紙送り方向、用紙送り方向に対して垂直方向の画像のサイズ（倍率）を、おもて面/うら面ごとに0.025% 単位で調整します。
倍率を上げたい場合は正の値を、倍率を下げたい場合は負の値を指定します。

手順

1. 出力サンプルを確認し、発生した倍率のずれ量を計測します。



   倍率ずれ量、倍率は負の値になることがあります。

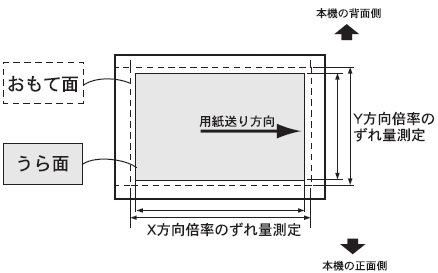

   ■用紙送り方向：X方向倍率
   X 方向倍率ずれ量= X 方向のイメージ実測長 － X 方向のイメージ基準長
   X 方向倍率補正量= － 1 ×（X 方向倍率ずれ量 ÷ X 方向のイメージ基準長）× 100

   ■用紙送り方向に対して垂直方向：Y 方向倍率
   Y 方向倍率ずれ量= Y 方向のイメージ実測長－ Y 方向のイメージ基準長
   Y 方向倍率補正量= － 1 ×（Y 方向倍率ずれ量 ÷ Y 方向のイメージ基準長）× 100

   補足

   • ［確認プリント］で出力されるA3 またはA4 サイズの出力サンプルのイメージ基準長は、次のとおりです。

     用紙サイズ	X 方向のイメージ基準長	Y 方向のイメージ基準長
     A3	400mm	277mm
     A4	190mm	277mm

2. ［X 方向倍率］または［Y 方向倍率］を選択して、［確認/ 変更］を押します。

3. ［X 方向倍率］の［おもて］と［うら］の現在の設定値に、手順1 で計測したX 方向倍率補正量を加えた値を入力します。
   ［Y 方向倍率］の［おもて］と［うら］の現在の設定値に、手順1 で計測したY 方向倍率補正量を加えた値を入力します。

   補足

   • ［おもて］と［うら］に表示される範囲の値には、個体差があります。
     アライメント補正は、おもて面とうら面の相対的な差分を調整する機能であり、一方の面の調整量が調整したい方向に足りない場合は、反対側の値を調整してください。



4. ［閉じる］を押します。
