ホチキスカートリッジを交換する

コンテンツID(1010)

概要

オプションのフィニッシャーを装着している場合、ホチキスカートリッジの交換時期になると、ディスプレイにメッセージが表示されます。メッセージが表示されたら、新しいホチキスカートリッジと交換してください。

注記
  • 弊社が推奨していないホチキスカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するホチキスカートリッジをご使用ください。
補足
  • ホチキスカートリッジを注文するときは、弊社の商品センターまたは販売店に連絡してください。
  • 正しく交換されていない場合、ディスプレイに交換を促すメッセージが表示されたままになります。その場合は、もう一度、手順に従ってカートリッジをセットし直してください。

手順

■フィニッシャーC2、中とじフィニッシャーC2 装着時の手順

中とじフィニッシャーC2 を例に説明します。フィニッシャーC2 も手順は同様です。

  1. 機械が停止していることを確認し、フィニッシャーのフロントカバーを開けます。

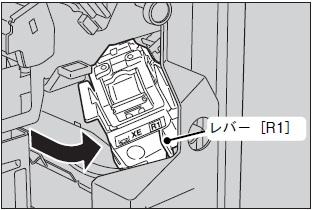

  2. ホチキスカートリッジホルダーのレバー[R1]を持って、ホチキスカートリッジホルダーを右端(手前)へ引き寄せます。

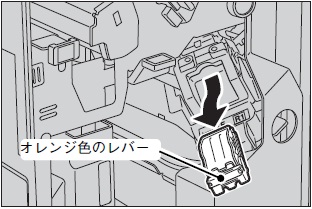

  3. オレンジ色のレバーを持って、ホチキスカートリッジホルダーを取り出します。



    補足
    • ホチキスカートリッジはしっかりセットされています。取り出すときは、強めにホチキスカートリッジを引いてください。

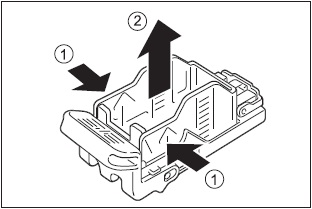

  4. 空になった針ケースの左右をつまみ(①)、図のようにカートリッジから取り出します(②)。

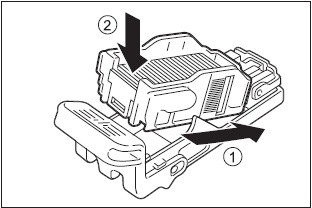

  5. 新しいホチキス針ケースを用意し、ホチキスカートリッジに新しいホチキス針ケースを先端から挿入し(①)、後方を押してセットします(②)。

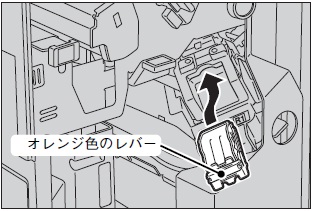

  6. オレンジ色のレバーを持って、ホチキスカートリッジをカチッと音がするまで押し込みます。



  7. フィニッシャーのフロントカバーを閉じます。

    補足
    • フィニッシャーのフロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。



■フィニッシャーD4、中とじフィニッシャーD4 装着時の手順

中とじフィニッシャーD4 を例に説明します。フィニッシャーD4 も手順は同様です。

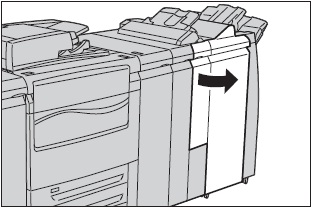

  1. 機械が停止していることを確認し、フィニッシャーの右カバーを開けます。

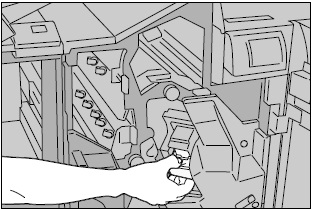

  2. 図の位置にある[R1]を持ちます。

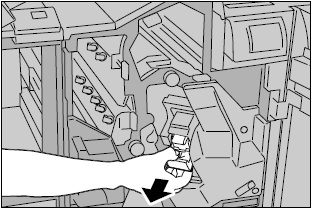

  3. ユニットを引き出します。



  4. 矢印で示した位置を持ち、ユニットからホチキスカートリッジを取り出します。



  5. 新しいホチキスカートリッジを、ユニットに差し込みます。



  6. 取り出したユニットを、元の位置に差し込みます。



  7. フィニッシャーの右カバーを閉じます。

    補足
    • フィニッシャーの右カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
